會員注冊用NE555制作的高壓靜電發生器電路圖
多功能高壓靜電發生器以555核心，配升奪變壓器和高反壓二極管及放電刷針，可作為負氧離子發生器，點火器，靜電吸塵器，或高奪防盜器等。
555和R1，R2，C2組成無穩態多諧振蕩器，振蕩頻率F=1.44/(R1+2R2)C2,圖示參數約在20KHZ左右。經升壓變壓器T1升壓后，在T1的次級可得到20KHZ的近10KV的高壓，經D1整流后得到近7KV的高壓，負載電流可達50UA。

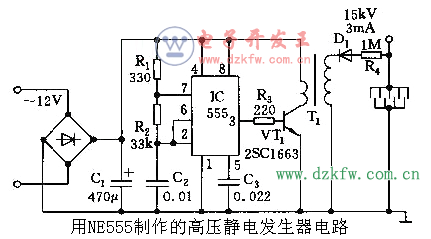

用NE555制作的高壓靜電發生器電路
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-01-08
Tags：高壓靜電發生器電路,靜電發生器,NE555,電路圖
