會員注冊兩個555振蕩器或定時器都可以配置成音頻振蕩器，分別用于單獨的揚聲器。一個雙100kQ電位計用于同時調諧這兩個振蕩器。振蕩器的頻率范圍受一個平行晶體管開關控制，這個開關為振蕩器選擇定時電容。雖然這個電路只給出了兩個范圍的開關電路，實際上，只要復制一下這個平行晶體管開關電路，就能添加許多開關電路。

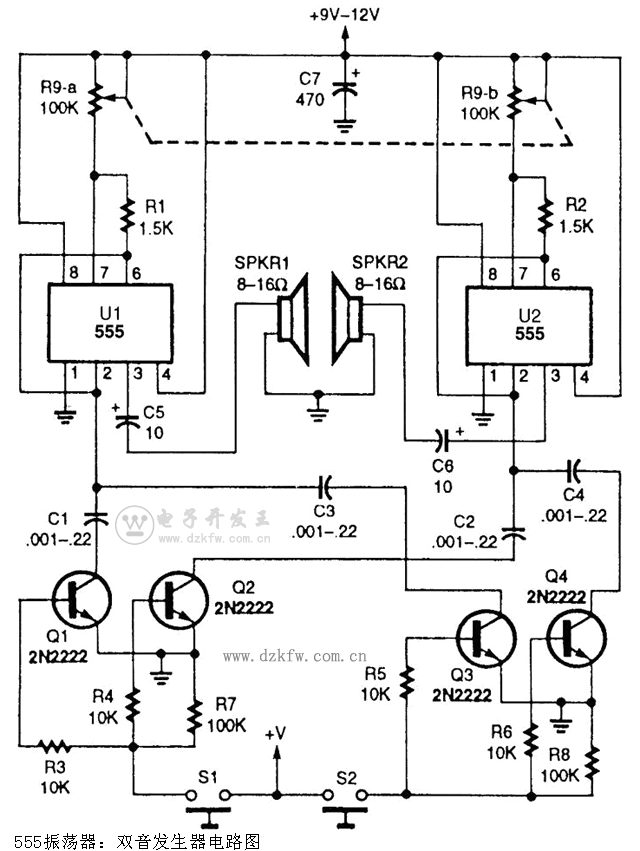

555 oscillator: dual tone generator circuit 555振蕩器：雙音發生器電路圖
