陰影報警器,Shadow Alarm

關鍵字：NE555，報警器, 陰影報警器

  這種光敏電路可以在有陰影落在它上面時發出告警信號。主要用于在深夜保護展柜里的貴重商品。展柜里需安裝一只微光燈以便檢測移動的陰影。

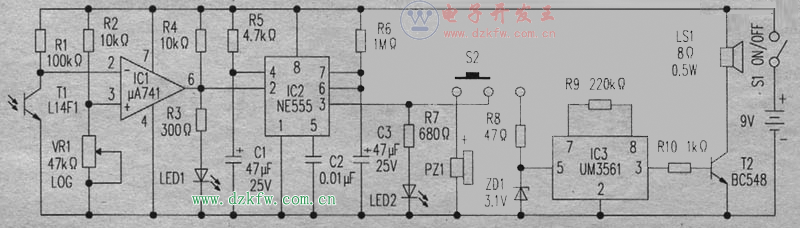

    電路用9V電池供電。并使用最靈敏的光傳感器L14F1來檢測陰影。運放μA741(IC1)用作電壓比較器。比較器的反相輸入端②腳由100kΩ電阻R1和光傳感器T1組成的分壓電路供給偏置電壓，同相輸入端③腳則從分壓電路R2和VR1獲得控制電壓。

    在有環境光線照射時，T1導通，Ic1的②腳電壓低于③腳電壓，這時IC1的輸出為高電位，使LED1發光，表示一切正常。

    如果有陰影遮住光傳感器．IC1的輸出立即變低．此低電位脈沖觸發單穩電路IC2(NE555)，后者經R6和C3延遲電路延遲51秒后輸出高電位，使LED2發光，并啟動蜂鳴器PZ1發聲。

    滑動開關S2用來選擇蜂鳴器告警還是汽笛告警。S2滑向左方時，蜂鳴器發出嘟嘟告警聲．S2滑向右方時，芯片UM3561被激活。可發出類似于警車的響亮警笛聲。R8和穩壓二極管ZD1分壓電路為UM3561提供3.1V直流電壓。

    電路安裝好后放入小盒里．小盒前面板上鉆個φ5mm的小孔．便于光線照入光傳感器。

    調整電位器VR1，直至LED2停止發光，蜂鳴器不發嘟嘟聲．同時保持LED1發光為止。這時的VR1位置可以維持最佳的光線強度．而LED1在有陰影覆蓋時仍能發光。測試時在陰影告警器前方移動一張紙片．若LED2發光且蜂鳴器發出嘟嘟聲。則表示光傳感器已檢測到陰影。
