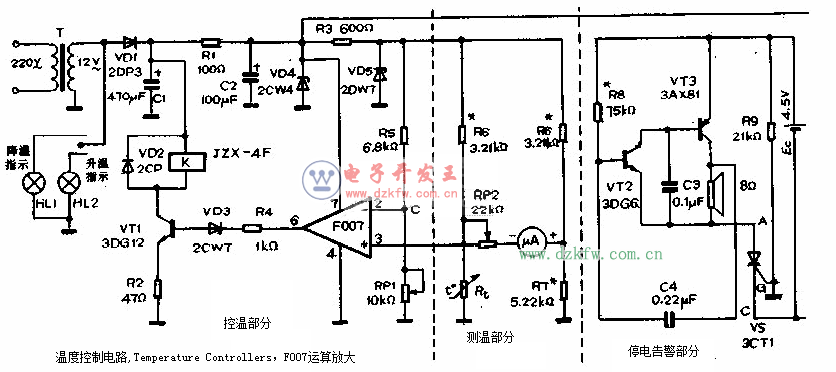

    溫度控制電路由控溫、測溫和停電告警三個部分組成，如圖所示。

    控溫部分包括由運算放大器F007組成的電壓比較器和晶體管VT1帶繼電器K組成的功率驅動器。電位器RP1用于溫度定。合上電源后，按預先設定的溫度把電位器RP1調至適當的大小，當溫度降低時，負溫度系數的熱敏電阻Rt阻值增大，此時，B點電壓較c點電壓為高，即Ubc>0，F007的輸出端6為正電壓，通過穩壓管VD3、使晶體管VT1導通，帶動繼電器K吸合，加溫開始。當溫度逐漸升高時，熱敏電阻Rt的阻值逐漸下降，也就是B點電位逐漸下降。當UbcO時，又重復加溫過程。這樣使溫度控制在設定值附近。只要改變電位器RP1即可改變被控溫度。

    測溫部分由一個不平衡電橋配上微安表頭組成。熱敏電阻通過引線接入電橋，隨著被測物的溫度不同，AB兩點間的電位差不同，故流過表頭的電流也就不同。只要把表頭指示按溫度進行刻度，就能讀出被測物的溫度。

    停電告警部分包括由可控硅vs組成的電子開關和由晶體管VT2、VT3等組成的音響告警器。在有電時，可控硅vs控制極和陰極間的電壓由兩部分組成：一部分是由穩壓管VD4處引出來的接向可控硅vs陰極的1OV穩壓電源，另一部分是通過電阻R9引向可控硅vs控制極的4.5V干電池電源。對于可控硅來說，如控制極電壓大于陰極電壓，可控硅即導通，反之則截止。在有電時，在可控硅vS控制極和陰極間的電壓Ug小于0v，可控硅截止，報警電路斷開。當市電停電時，在可控硅vs控制極和陰極間的電壓僅由4. 5V電池供電，Ucg大于可控硅的觸發電壓，可控硅導通，揚聲器發出報警信號。
