會員注冊溫度控制器電路如圖所示。該電路可用于熱水器、微波爐及其他加熱設各的溫度控制,也可用于電子設各的過熱自動保護,屬于熱關斷式電路。

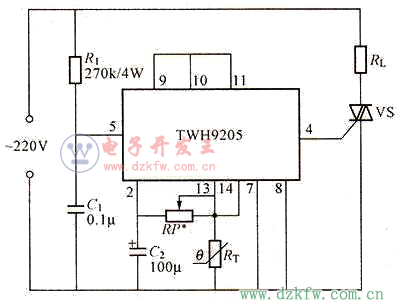

TWH9205溫度控制器電路圖
NTC型熱敏電阻RT和電位器RP的分壓中`點接在TWH9205內部開關放大器的同相輸人端⑩腳,而內部開關放大的反相輸人端鉗位在一個固定的電壓值上。RP可用手調整預設溫度值,平時晶間管Vs處于導通狀態。當熱敏電阻RT受熱阻值變小而達到設定值時,TWH9205在過零時停止輸出脈沖,雙向晶閘管VS截止,停止對負載RL加熱。當溫度下降時,熱敏電阻RT的阻值增高,使開關放大器同相輸人端⑩腳的電壓升高。當該電壓一高于反相輸入端的鉗位電壓時,在過零時又啟動Vs工作,就這樣周而復始地控制加熱設備保持在一定的溫度上。雙向晶閘管VS可根據負載的要求選用(1~500A)/400V的。
