會員注冊 電氣代號：KM
電氣符號：
交流接觸器的控制電壓分AC220V，380V，24V，DC24V等，對于24V來說，購買的時候一定要說明是直流還是交流，不要簡單說成24V。

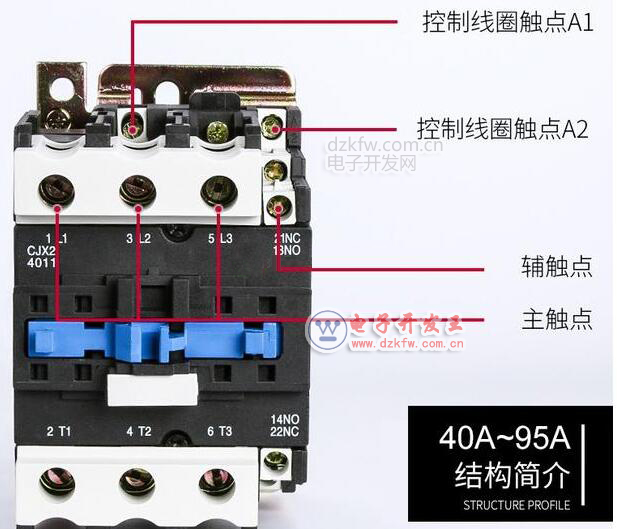

交流接觸器有三組常開主觸點，通常控制三相電源或者單相電源的通斷。
控制線圈為A1、A2觸點，用于控制主觸點的開合。
輔助觸點有一常開、一常閉、一常開一常閉等幾種組成，一般選擇常開（NO）觸點的，用來給控制回路進行反饋或者用于交流接觸器的自鎖。

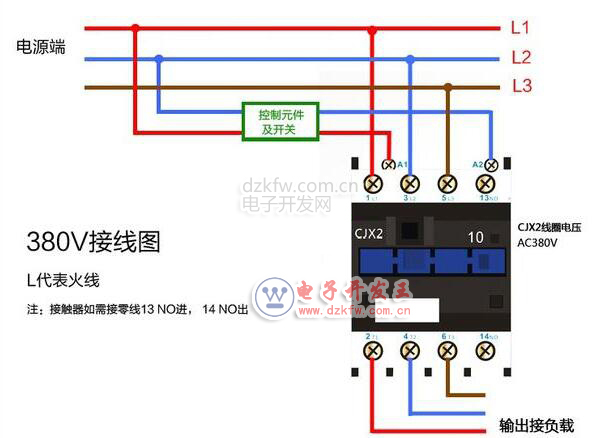

如下圖為控制三相380V回路通斷的接線
交流接觸器得電后：線圈得電，鐵芯產生電磁吸力，可以克服復位彈簧的彈力，拉動銜鐵向下移動，這個時候觸點系統會發生變化：常開點NO閉合，常閉點NC斷開，這是最基本的接觸器控制，接觸器就是靠觸點的通斷變化來間接控制電路的！
交流接觸器失電或者斷電后，線圈不得電，鐵芯沒有電磁吸力，這個時候復位彈簧的彈力帶動銜鐵復位，銜鐵彈起，這個時候銜鐵帶動交流接觸器的觸點系統移動，恢復為最起初的狀態：常開點NO斷開，常閉點NC閉合接通。
如下圖為控制單相220V回路的接線。
