電機星三角啟動方式主要的保護是熱繼電器。若使用熱繼電器對大型電機作保護，就會使大電線出現斷點（即進出熱繼電器的螺絲接線）問題，容易出現發熱點和故障點。

如果不用熔斷器和熱繼電器，而采用電機綜合保護器來實現，因?yàn)殡姍C(jī)綜合保護器是穿心式，就可以減少大電線的斷點，從而減少發熱點和故障點，且價格比兩者便宜。

使用電機綜合保護器時必須注意控制線路的接線問題。以確保正常運行。

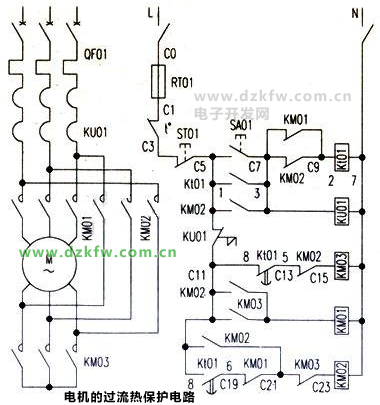

有的電機綜合保護器注明：“一定要接上負載才能正常工作，不接負載時處于缺相工作狀態。因此，綜合保護器是拒絕合閘的，電動機將無法啟動”。這說明電機綜合保護器內部，是依靠電流互感器，檢測三相電流的有無，來判斷缺相否。在未接通電源和沒有負載時。這個閉點實際上是開點，所以沒法合閘。如型號為JD-6-300A的電機綜合保護器。接線如上圖所示。

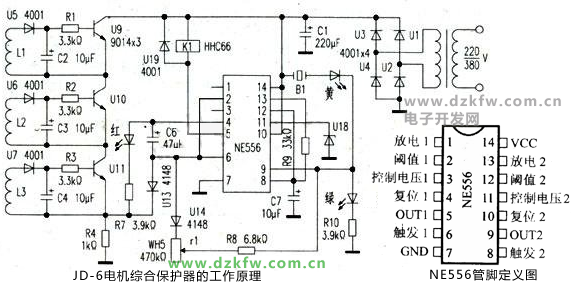

圖1電路中，利用按鈕的動作，錯開了保護器電流檢測的開閉點問題。在時間繼電器的線包前面串并接了KM01和KM02兩個輔助閉點，是為了在啟動結束后，關斷時間繼電器（因?yàn)闀r間繼電器繼續通電沒有意義）。、JD-6型電機綜合保護器的原理如下圖所示。具有缺相、過載的反時限特性保護功能。

電路主要由雙時基IC芯片NE556與電壓電流取樣環節組成比較電路、多諧振蕩電路、單穩態電路等。

簡述如下：

1.缺相保護L1~L3.三個電流互感器取樣，經三個三極管U9~U11組成的與門，在電阻R4上獲得門限電位。

缺相時，只要其中一個三極管截止，在R4上形成低電位時，紅色發光二極管亮，便表示缺相。同時電容C6快速充電，NE556的左邊555時基組成比較單元。

NE556的OUT1輸出端⑤腳是高電位，繼電器K1斷開，對外的保護點也斷開，從而使接觸器回路跳開，電機斷電而受到缺相保護。

不缺相時，在R4上形成高電位時，電容C6不能充電，NE556的OUT1輸出端⑤腳變成低電位，K1吸合。對外的保護點是閉點，電機具備啟動的條件。

2.正常運行電機啟動后，在正常運行時，電流互感器的取樣電位不會高于時基內部比較電位。多諧振蕩電路也變成一個比較電路。NE556的OUT2輸出端⑨腳變成高電位，綠色發光二極管常亮，表示運行正常。

3.過載保護過載時，R4上的取樣電位高于時基內部比較電位。隨著過載量的加重或時間的增長，R4上的取樣電位會相對增加。因而，多諧振蕩電路頻率也會隨著增高。對應NE556的OUT2輸出端⑨腳電位，高低交替變化（唯一不足的是：這種電機綜合保護器的電流取樣只有一相），一旦⑨腳電位變低，單穩態電路電容C6開始充電，按照變化的頻率充電。當電動機過載電流倍數較大時，對應多諧振蕩脈沖中，低電平所占時間相對較長，這時C6充電速度較快；相反，當過載電流倍數較小時，C6充電速度較慢。這使得電動機的過載保護具有反時限特性。達到整定的電流和時間后。

單穩態翻轉，NE556的OUT1輸出端⑤腳變成高電位，繼電器K1斷開，即對外的保護點也斷開。使接觸器回路跳開，電機不能再運轉而受到過載保護。

電位器r1對過載保護電流進行整定，電位器r2可對過載保護的反時限特性進行調整。在啟動時，電動機的啟動電流比正常運行后的過載電流倍數大得多。很容易使單穩態翻轉。按正常過載的整定。往往不能兼顧啟動（這也是這種保護器的又一缺陷）。

所以，調節好星三角啟動方式的切換時間，限制啟動電流，才能使電機綜合保護器定性的使用好。

過載時，NE556的OUT2輸出端⑨腳電位不斷地進行高低變化。使接在輸出端的峰鳴器B1和黃色過載指示燈開始間歇鳴叫或閃光，可提示電動機過載。

1、按照說明書方法進行位置整定

（1）將代表時間和電流的兩個電位器順時針旋到底。即時間值和電流值最大。

（2）在電機和控制線路均為正常的前提下。啟動電動機，待其運轉正常后，綠色指示燈亮。這時，將右邊電流電位器反時針緩慢減小，直至過載黃色報警燈閃爍。然后，再稍微順時針增加一點，在1分鐘內黃色過流指示燈不閃爍一次的臨界狀態為止。

（3）將左邊時間電位器反時針逐漸減小。大于電機的實際啟動時間。

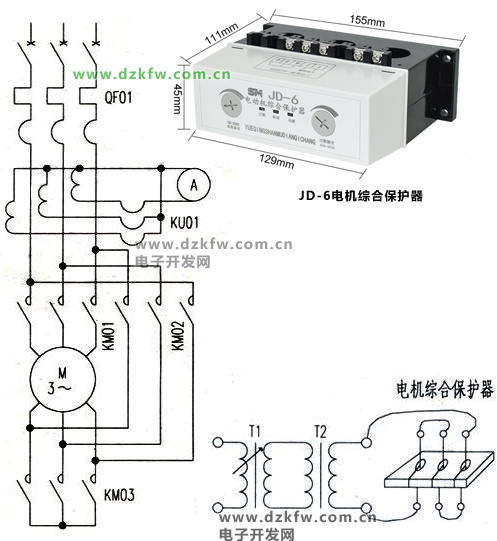

2.大電機的過流整定有條件時可用低電壓大電流整定，如下圖所示。

T1為1kVA單相調壓器，12為500VA、380W36V工作燈變壓器。導線在電機綜合保護器內纏繞10圈。用鉗形電流表卡在變壓器T2的36V二次則內。緩慢增加電壓。并觀察鉗形電流表讀數。如對應電機為110kW，為250A左右。

從220A到250A的變化中過載黃色指示燈由閃爍變?yōu)殚L亮，達到了過流保護。電機過流倍數整定在額定電流的1.25～1.5倍間，時間整定為反時限特性。即電流大時間就短些，但整個時間長度應大于啟動時間。

整個調試過程時間要短，因?yàn)樽儔浩�、調壓器元件是處在安全短路狀態的。使用電機綜合保護器終歸是有些麻煩。所以，有些人就喜歡用熱繼電。器這種熟悉的形式。作成下圖的形式，雖然是熱繼電器的結構形式。但是“以小代大”的�？朔�了大熱繼電器必須使大線“斷點”這一缺點。這種方式，是以電流互感器采樣電流信號。來表征電機的啟動和運行時的電流情況。與電機的大電線是非接觸式的。

再通過小熱繼電器來實現熱過載保護功能。還是做到了減少大線的“斷點”發熱和故障多的問題。

這種方式和電機綜合保護器一樣，也具備非接觸式的特點，而且節能。這里順帶提一句，生產廠家能否把大熱繼電器改成這種形式呢？如生產廠家把它作成一體化，再把熱繼電器容量減小到0.1—1A，這樣既方便又節能。因?yàn)�，熱繼電器中的熱雙金屬片在動作的過程中，具有反時限的功能。

完全正好作電機的過流熱保護。
