旋轉和開槽盤光學傳感器廣泛用于位置編碼器、軸編碼器，甚至計算機鼠標的轉輪，因此可成為出色的輸入接口設備。旋轉盤具有許多從不透明輪上切出的槽，均勻間隔的槽的數量代表每旋轉度的分辨率。典型編碼盤的分辨率高達 256 個脈沖或每轉 8 位。

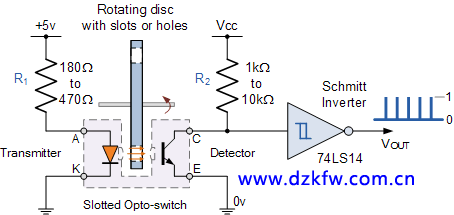

在磁盤旋轉一圈的過程中，來自 LED 的紅外光通過槽照射到光電晶體管，然后在磁盤旋轉時被阻擋，每次通過槽時將晶體管“打開”，然后“關閉”。電阻器R1設置 LED 電流，上拉電阻器R2確保電源電壓，當晶體管“截止”時，Vcc 連接到施密特反相器的輸入，產生低電平邏輯“0”輸出。當圓盤旋轉到開路時，LED 發出的紅外光照射光電晶體管，并使集電極到發射極端子接地短路，從而向施密特逆變器產生低電平輸入，施密特逆變器反過來輸出高電平或邏輯“1”。
如果逆變器輸出連接到數字計數器或編碼器，則可以確定軸位置或計算每單位時間軸的轉數，從而得出軸每分鐘的轉數 (rpm)。
除了使用開槽光電器件作為輸入接口開關之外，還有另一種類型的光學器件，稱為反射光學傳感器，它使用 LED 和光電器件來檢測物體。反射式光電開關可以通過反射（因此得名）被感測的反射物體的 LED 紅外光來檢測物體的存在或不存在。下面給出反射式光電傳感器的基本布置。
