會員注冊一、電路原理圖

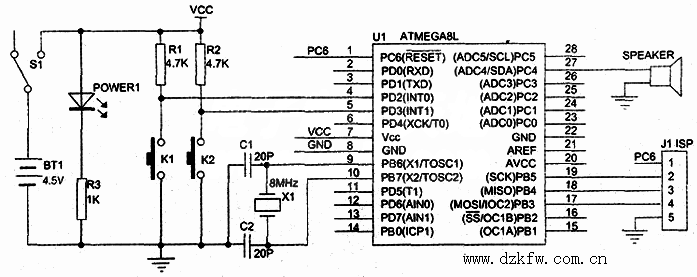

電路原理圖如下圖所示，我們的主控芯片是Atmega8L單片機。Atmega8L單片機是一款高性能、低功耗的8位AVR微處理器，采用先進的RISC結構，具有8K字節的系統內可編程Flash和512字節的EEPROM，擦寫壽命約1萬次，非常適合搞開發。整個系統采用三節5號AA電池供電，S1為電源開關，發光二極管用作電源指示。K1和K2為按鍵，一端連接單片機的INTO與INT1，K1控制音樂播放的下一曲，K2控制音樂播放的暫停。雖然單片機內部自帶1M片內時鐘源，但是本系統采用片外8M晶振。J1為ISP下載器接口，可以通過其直接給單片機寫入程序。為了保證音樂的質量，SPEAKER不應采用蜂鳴器，本文推薦選用普通的8ΩO.5W的喇叭作為音頻輸出設備。由于Atmega8L單片機的管腳驅動能力很強，可以輸出和吸收大電流，輸出電壓約為5V，所以與喇叭間可以不加放大電路。
二、PCB板加工及元件裝配
當原理圖設計完成后，現在需要搭接硬件電路了，該電路比較簡單，可以在面包板上搭建。
現在通過熱轉印方式來加工電路板變得非常容易，為了設計產品的美觀，本方案采用熱轉印來制作一塊空板，下面將簡單介紹一下制作過程。
1．繪制印制電路圖
繪制印制電路圖可以用Protel99SE、CADSTAR、POWERPCB等專門的印制電路繪圖軟件外，還可以通過orcad、corELDraw以及Windows自帶的“畫圖”軟件來繪制，本文采用Protel99SE來繪制。
繪制印制電路圖可以用Protel99SE、CADSTAR、POWERPCB等專門的印制電路繪圖軟件外，還可以通過orcad、corELDraw以及Windows自帶的“畫圖”軟件來繪制，本文采用Protel99SE來繪制。
示，由于電路比較簡單，印制電路板設為單面板。
由于要通過熱轉印方式加工印制電路板，所以電路中的元件引腳焊盤要設的大一點，該方案焊盤直徑≥2.5毫米，導線寬度為1毫米，為了提高機械強度，增加補淚滴。
由于為單面板，走線在Bottomlayer，焊盤在Multilayer，外邊框在Keepoutlayer，所以在輸出的時候只保留這三層，輸出顏色設為黑白色。選中線路板輸出選項卡下的Show Holes復選框，這樣打印時可以將過孔打印出來，這樣鉆孔時就有定位，非常方便。最終設計的印制電路圖如下圖所示。
2．將印制電路圖輸出到熱轉印紙上
利用激光打印機將印制板電路圖打印到專用熱轉印紙上，由于該設計板為單面板，所以在打印時不需要輸出反圖，可以直接打印。為了使墨粉能清晰打印在熱轉印紙上，最好選擇原裝硒鼓。
利用激光打印機將印制板電路圖打印到專用熱轉印紙上，由于該設計板為單面板，所以在打印時不需要輸出反圖，可以直接打印。為了使墨粉能清晰打印在熱轉印紙上，最好選擇原裝硒鼓。
3．熱轉印
用剪刀在熱轉印紙上剪取要轉印的部分，剪裁比這稍大的一塊覆銅板。將覆銅板用細砂紙打磨表面以去除氧化物及其他附著物，這樣可以提高墨粉的吸附能力。打磨好的覆銅板用清水清洗烘干，將熱轉印紙覆蓋在敷銅板上，兩邊用透明膠帶粘牢固。打開過塑機電源，將溫度調至最高（約為150℃），將敷銅板朝一個方向連續送入（約為4次），等敷銅板冷卻后，撕去表面的熱轉印紙。這樣經過高溫加壓作用下，熱轉印紙上的墨粉融化并完全吸附在敷銅板上，形成緊固的有圖形的保護層。然后用油性記號筆修補斷線、砂眼，檢查無缺陷后，待下一步腐蝕。
用剪刀在熱轉印紙上剪取要轉印的部分，剪裁比這稍大的一塊覆銅板。將覆銅板用細砂紙打磨表面以去除氧化物及其他附著物，這樣可以提高墨粉的吸附能力。打磨好的覆銅板用清水清洗烘干，將熱轉印紙覆蓋在敷銅板上，兩邊用透明膠帶粘牢固。打開過塑機電源，將溫度調至最高（約為150℃），將敷銅板朝一個方向連續送入（約為4次），等敷銅板冷卻后，撕去表面的熱轉印紙。這樣經過高溫加壓作用下，熱轉印紙上的墨粉融化并完全吸附在敷銅板上，形成緊固的有圖形的保護層。然后用油性記號筆修補斷線、砂眼，檢查無缺陷后，待下一步腐蝕。
4．腐蝕
通過對熱轉印后的敷銅板進行腐蝕，裸露的銅膜會被腐蝕掉，而沾上墨粉的部分會被保留下來。
通過對熱轉印后的敷銅板進行腐蝕，裸露的銅膜會被腐蝕掉，而沾上墨粉的部分會被保留下來。
腐蝕液有濃鹽酸與雙氧水按1：8的比例配制，也可以用FeC13與水按1：2來配置。建議選擇第一種，其配制的溶液顏色透亮，便于觀察，反應速度也快。
配好的溶液倒入塑料容器中，將要腐蝕的敷銅板銅面朝上投入溶液中，以剛淹沒為宜。不斷用竹筷搖晃敷銅板以加銅皮速溶解。待不需要的銅皮溶解后，及時取出，并用水將腐蝕液沖洗掉。最后用細砂紙將表面的碳粉打磨掉。
5．鉆孔
PCB板制作的最后一步就是鉆孔，鉆孔的直徑要根據元器件管腳直徑來確定，一般比元器件管腳大0.3毫米。鉆孔可以用手鉆或者臺鉆，鉆頭速度不要太快，電路板在鉆孔過程中要防止打滑。
PCB板制作的最后一步就是鉆孔，鉆孔的直徑要根據元器件管腳直徑來確定，一般比元器件管腳大0.3毫米。鉆孔可以用手鉆或者臺鉆，鉆頭速度不要太快，電路板在鉆孔過程中要防止打滑。
然后就是在PCB板上裝配電子元件，按照電路圖要求及元件的極性，將電子元件焊接在電路板上。這樣，音樂盒的硬件部分就算設計完成。
三、軟件程序設計

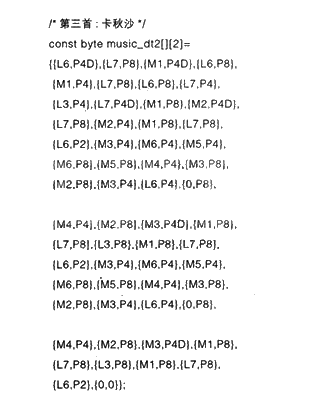

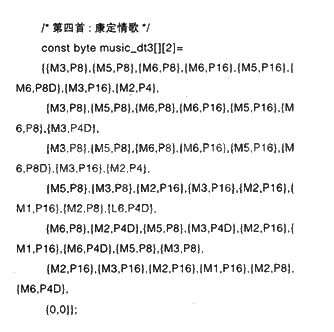

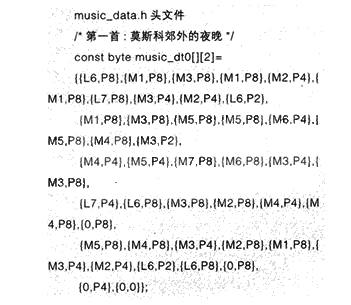

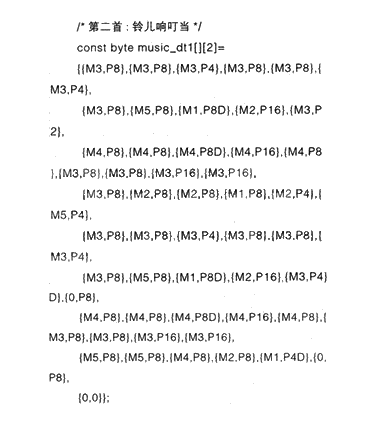

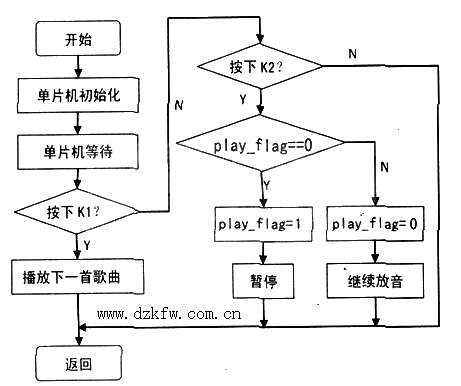

編寫軟件參考廣州雙龍電子和http://www.ourdev.cn/網站上的音樂盒示例程序，將其作了簡單的修改。歌曲數據放在musIC_data．h頭文件中，其中用二維數組第一個表示音符，第二個表示節拍長度，音符里1-7表示7個音階，數字前帶“-”表示半音，L、M、H分別表示低、中、高音具體定義見music．h文件的定義程序流程圖如下圖所示。
編寫軟件參考廣州雙龍電子和http://www.ourdev.cn/網站上的音樂盒示例程序，將其作了簡單的修改。歌曲數據放在musIC_data．h頭文件中，其中用二維數組第一個表示音符，第二個表示節拍長度，音符里1-7表示7個音階，數字前帶“-”表示半音，L、M、H分別表示低、中、高音具體定義見music．h文件的定義程序流程圖如下圖所示。
四、單片機固化程序
我們需要給單片機的存儲器中寫入程序，以讓音樂盒發出動聽的音樂。怎樣將計算機編譯成的HEX文件寫入單片機，我們需要一個下載軟件和一個下載器，雖然ICCAVR6.3A可以作為下載軟件，但是由于程序需要用到外部時鐘，必須配置熔絲位，如果熔絲位配置不當會造成將單片機鎖死。ICCAVR6.3A配置熔絲沒有圖形化界面，我們要對單片機的熔絲位非常熟悉，為了方便配置，建議采用廣州雙龍夭河電子開發的SLISP Vl.7下載軟件。ISP下載器有很多種，推薦http：//www.ourdev.cn/es_isp_cable_DIY.html網頁上并口加四個電阻的方案，該方案電路簡單，效果良好。
我們需要給單片機的存儲器中寫入程序，以讓音樂盒發出動聽的音樂。怎樣將計算機編譯成的HEX文件寫入單片機，我們需要一個下載軟件和一個下載器，雖然ICCAVR6.3A可以作為下載軟件，但是由于程序需要用到外部時鐘，必須配置熔絲位，如果熔絲位配置不當會造成將單片機鎖死。ICCAVR6.3A配置熔絲沒有圖形化界面，我們要對單片機的熔絲位非常熟悉，為了方便配置，建議采用廣州雙龍夭河電子開發的SLISP Vl.7下載軟件。ISP下載器有很多種，推薦http：//www.ourdev.cn/es_isp_cable_DIY.html網頁上并口加四個電阻的方案，該方案電路簡單，效果良好。
首先，將下載器一端插入計算機并口，一端與目標板的ISP接口相連，給電池盒裝上電池，打開電源，指示燈變亮。這時，打開SLISP下載軟件，打開雙龍下載軟件，在通訊參數設置及器件框架下選擇通訊接口為LPT1，下載速度為TURBO，芯片選擇ATMEGA8(L)。在FLASH存儲器中選擇要下載的HEX文件，如下圖所示(略)。
由于單片機采用外部8M晶振作為時鐘源，所以要對單片機配置熔絲。點擊編程選項下的配置熔絲復選按鈕，將進入配置熔絲設置對話框，如下圖所示(略)。配置為外部8M晶振，只需要將時鐘及啟動時間設置框下的CKSEL3、CKSEL2、CKSEL1選項勾掉，表示選擇，其它選擇默認，按確定按鈕結束。
配置熔絲后就可以對單片機寫程序，按下編程按鈕，計算機將通過下載軟件對單片機的Flash中寫入程序，最后對寫入的程序校驗，如果寫入失敗或者校驗錯誤，將會提示出錯信息。目標板下載程序如圖7所示(略)。
至此，一個單片機控制的音樂盒就設計完成。當按下K2鍵，音樂盒播放第一首歌曲，再按一下會暫停；如果按下K1鍵，單片機將會播放下一首歌曲。
