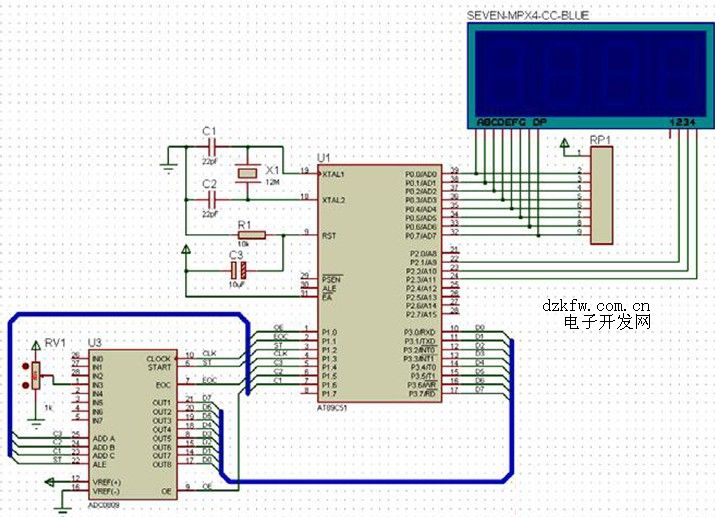

會員注冊/* 名稱：ADC0809 數模轉換與顯示
說明：ADC0809 采樣通道 3 輸入的
模擬量，轉換后的結果顯示在數碼管上。
*/
#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int
//各數字的數碼管段碼（共陰）
uchar code DSY_CODE[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
sbit CLK=P1^3; //時鐘信號
sbit ST=P1^2; //啟動信號
sbit EOC=P1^1; //轉換結束信號
sbit OE=P1^0; //輸出使能
//延時
void DelayMS(uint ms)
{
uchar i;
while(ms--) for(i=0;i<120;i++);
}
//顯示轉換結果
void Display_Result(uchar d)
{
P2=0xf7; 第 4 個數碼管顯示個位數
P0=DSY_CODE[d%10];
DelayMS(5);
P2=0xfb; 第 3 個數碼管顯示十位數
P0=DSY_CODE[d%100/10];
DelayMS(5);
P2=0xfd; 第 2 個數碼管顯示百位數
P0=DSY_CODE[d/100];
DelayMS(5);
}
//主程序
void main()
{
TMOD=0x02; //T1 工作模式 2
TH0=0x14;
TL0=0x00;
IE=0x82;
TR0=1;
P1=0x3f; //選擇 ADC0809 的通道 3（0111）（P1.4~P1.6）
while(1)
{
ST=0;ST=1;ST=0; //啟動 A/D 轉換
while(EOC==0); //等待轉換完成
OE=1;
Display_Result(P3);
OE=0;
}
}
//T0 定時器中斷給 ADC0808 提供時鐘信號
void Timer0_INT() interrupt 1
{
CLK=~CLK;
}
