先說矩陣鍵盤，因?yàn)槲覍懙慕M合鍵代碼是在矩陣鍵盤的基礎上寫的，當然在獨立按鍵上寫組合鍵更簡單一些。所以當你矩陣鍵盤的組合鍵會寫的時候，你在獨立按鍵上的組合鍵也就會寫了。

矩陣鍵盤的檢測和獨立按鍵有很大的區別，但是究其本質還是一樣的。

先看一下矩陣鍵盤的原理圖：

矩陣鍵盤原理圖

由于矩陣鍵盤中每一個按鍵的兩個接線口都是接在IO口上的，所以我們就必須在軟件里面控制單片機在每個獨立按鍵的兩端加上不同的電平。

【注】：獨立按鍵很簡單，直接在一端接地就行了。

從上面的原理圖中可以看出 P1 口的高四位控制 行，第四位控制 列;所以我們就可以寫 P1 = 0X0F 或者寫 P1 = 0XF0，這樣就實現了在每一個獨立按鍵兩端加上不同的電平。

代碼編寫流程和獨立按鍵一樣，第一步要先檢測到按鍵按下，根據上面的原理圖，矩陣鍵盤檢測按鍵是否按下只要給 P1 口賦值 0X0F，然后檢測 P1 口的值是否還是 0X0F即可。

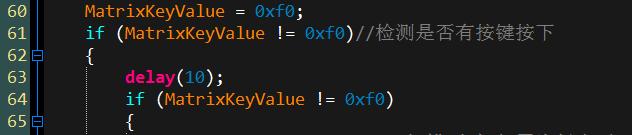

之后就要消除抖動，消除抖動的方法還是一樣，延時一段時間即可，如圖：

單片機矩陣鍵盤消除抖動

之后就判斷具體是哪個按鍵按下就行了。

【注】矩陣鍵盤復雜就是復雜在這里。

判斷到底是哪個按鍵按下的思路有兩種：

1、逐行掃描

逐行掃描就是說先掃描第一行中的哪個按鍵按下了，如果沒有再掃描第二行，看一下是不是第二行里的某個按鍵按下了，如果還沒有找到按下的那個按鍵，那么就繼續掃描第三行、第四行，知道找出哪個按鍵被按下了。這個代碼實現比較簡單，而且這種掃描方法不怎么常用，效率不高，所以這里我就不寫了。

2、行列掃描

行列掃描就是說先掃描所有的行，確定是哪一行的按鍵被按下了，之后再掃描所有的列，找出哪一列有按鍵被按下了，這樣只要掃描兩次就可以確定出到底是哪個按鍵被按下了。

具體代碼實現如下：

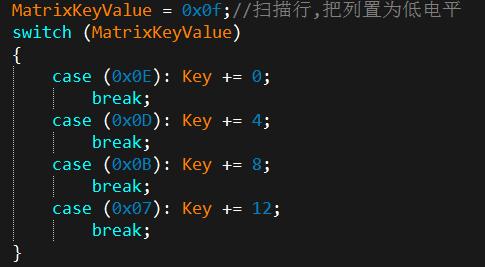

1、行掃描：

單片機矩陣鍵盤行掃描

2、列掃描：

單片機矩陣鍵盤列掃描

最后別忘了按鍵的松開檢測：

單片機矩陣鍵盤按鍵松開檢測

這樣矩陣鍵盤的編寫就說完了，下面說組合鍵，寫第七篇的時候我給它起名字叫復合按鍵，現在覺得不太好，要不就叫組合鍵吧。

組合鍵就是說當按住一個按鍵的同時再按另一個按鍵的時候，會有不同的效果。比如：Ctrl+C是復制、Shift+數字鍵可以敲出特殊字符等等。

代碼編寫思路就是：當按住第一個按鍵的時候，只要這個按鍵不松開就一直檢測能夠和它組合的按鍵，根據按鍵的不同組合實現不同的效果。

代碼如下：

單片機矩陣鍵盤組合鍵

大家對照代碼仔細看一下就明白了。
