UC3843是高性能固定頻率電流模式控制器專為離線和直流至直流變換器應用而設置，為設計人員提供只需最少外部元件就能獲得成本效益高的解決方案。這些集成電路具有可微調的振蕩器、能進行精確的占空比控制、溫度補償?shù)膮⒖肌⒏咴鲆嬲`差放大器、電流取樣比較器和大電流圖騰柱式輸出，是驅動功率MOSFET的理想器件。本文介紹兩款基于UC3843的開關電源的電路圖。

uc3843引腳與uc3842引腳相同，只是啟動電壓較低，13v即可啟動振動。

①引腳1 COMP是內部誤差放大器的輸出，通常在該引腳和引腳2之間連接一個反饋網絡，以確定誤差放大器的增益和頻率響應。

② FEED BACK是反饋電壓輸入端，與內部誤差放大器同相輸入端的參考電壓(一般為+2.5V)比較，產生控制電壓，控制脈寬。

③3引腳ISENSE是電流感測端子。在外圍電路中，功率開關(如vmosfet)的源極串聯一個小電阻采樣電阻，它將脈沖變壓器的電流轉換成電壓，這個電壓送到三個管腳來控制脈寬。此外，當電源電壓異常時，功率開關管電流增大，當采樣電阻上的電壓超過1V時，UC3842停止輸出，有效保護了功率開關管。

④4針RT/CT為定時端。鋸齒波振蕩器外部連接到定時電容器C和定時電阻器r的公共端

⑤引腳GND接地。

⑥6-pin OUT為輸出端，此引腳為T(mén)uten列輸出，驅動能力為& plusmn洛杉磯.這種圖騰柱結構有利于被驅動功率管的關斷，因?yàn)楫?dāng)晶體管vt1關斷時，VT2導通，提供了功率管關斷時的低阻抗反向泵浦電流回路，加速了功率管的關斷。

⑦ Vcc是電源。當電源電壓低于++16V時，UC3824不工作，功耗在1mA以下。輸入電壓可以通過一個大電阻從高壓降壓獲得。芯片工作后，輸入電壓可在+10 ~+30V之間波動，低于+10V停止工作。工作功耗約為15mA，該電流可由反饋電阻提供。

⑧8腳VREF為基準電壓輸出，可輸出精確的+5V基準電壓，電流50mA。

開關電源電路圖----UC3843引腳圖

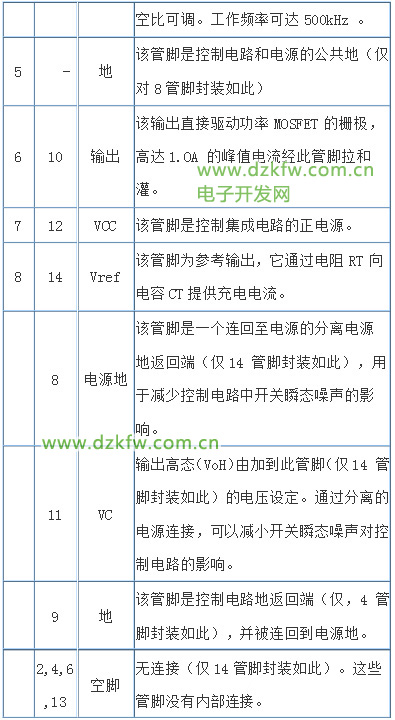

開關電源電路圖----UC3843引腳功能

開關電源電路圖----UC3843組成的小功率開關電源

高頻變壓器是開關電源的關鍵元件，其設計和繞制工藝很大程度上決定開關電源的特性甚至制作的成敗，對于15W左右的開關電源，可選區EE-20的磁芯，材料可選MXO-2000導磁率為u=2000H/m，飽和磁通密度bs=400mT，最高工作頻率可達500kHz，繞組參數參考電路圖中的標注。漆包線的線經及并繞股數一般應視輸出電流而定，通常電流密度取J=2A/m2，但最大不超過2A/m2。防止出現磁飽和而燒毀開關管，磁芯間隙應有0.2-0.8mm，可采取墊上數層絕緣材料解決。

開關功率管可采用高頻特性好，低內阻的場效應晶體管，因?yàn)殚_(kāi)關管工作于300V的電壓，考慮到高頻變壓器的反向電動勢約有200多伏，線圈漏感引起的尖峰電壓約有200V，所以功率管的反向擊穿電壓應選用大于800V的高反壓場效應管，功率管的最大漏極電流應考慮整個電源的輸出功率，在這個電源中，輸出功率較小，可選用價廉的2Sk2067。同時功率管上應安裝合適的散熱器。

因?yàn)殚_(kāi)關電源的工作頻率較高，二極管應選用高頻特性好的肖特基快恢復二極管，如UF4007、FR107等元件。濾波電容的容量根據電源的輸出功率而定。這里選22uF/400V電容即可，但必須選用質量好的元件。

業余制作開關電源，工作頻率不要選用太高，因?yàn)樽灾频母哳l變壓器工藝難以保證，高頻特性欠佳，頻率太高可能會導致電源無法工作。一般可選40KHz左右為宜。

開關電源電路圖----以UC3843為核心的單端反激式開關穩壓電源

采用TL431配合光耦PC817A作為參考、隔離、取樣，電路中將UC3843內部的誤差放大器反向輸入端2腳直接接地，PC817A的三極管集電極直接接在誤差放大器的輸出端1腳，跳過芯片內部的誤差放大器，直接用1腳做反饋，然后與電流檢測輸入的第3腳進行比較，通過鎖存脈寬調制器輸出PWM驅動信號。當輸出電壓升高時，經電阻Rup，Rlow分壓后輸入到TL431的參考端的電壓也升高，此時流過光耦中發光二極管的電流增大，PC817A三極管集射級電壓Ucc減小，UC3843的6腳輸出驅動信號的占空比變小，于是輸出電壓下降，達到穩壓的目的。反之亦然，使輸出保持恒定，不受電網電壓或負載變化的影響。

在上圖中直接從1腳反饋的好處是能使電源的動態響應更快，而且還簡化了1腳和2腳之間RC網絡的設計。因?yàn)檎`差放大器用作信號傳輸時都需要傳輸時間，并不是輸出與輸入同時建立。由于TL431內部有一個高增益的誤差放大器，如果把反饋信號接到2腳的電壓反饋端，則反饋信號要通過兩個高增益誤差放大器，傳輸時間增長。而且直接采用1腳做反饋，還能起到過載保護的功能，當電源過載或輸出短路時，流過光耦中的二極管的電流會迅速增大，1腳的電壓很快就被拉低。1腳的電壓低于1V時，UC3843就會關閉6腳輸出，從而保護了電源。
