手機（或其它小電器）充電器多如牛毛，不同廠家的電路結構大不相同，隨著科技的進步新技術、新元件的出現又增加了新款的充電器，再加上山寨充電器充斥其中，導致小小充電器電路結構琳瑯滿目，讓人應接不暇。但有一款比較現代也比較簡潔、很容易看懂電路圖、容易查找故障的分立元件充電器，可作為經典教材進行研究，筆者使用這款充電器已有三年之久，由于后來大電流的快充的出現，現在已經不用它了，只將其作為一種研究對象進行分析，今天就將此分享給大家。

電路原理圖見下圖：

電路圖分析：

一、該電路屬于自勵、反激式、變壓器耦合型、PWM開關電源；電源變換過程：交流（AC，輸入市電）→直流（DC）→交流（AC，高頻）→直流（DC，輸出）；電路由整流、振蕩、穩壓、保護四大系統組成。

二、輸入整流、濾波電路：由二極管VD1、電解電容器C1組成，屬于半波整流電路，輸出脈動直流電壓，峰值電壓311v，經電容濾波達到300v左右的直流電壓。VD1為1N4007這個二極管使用比較普遍，最大整流電流1A，最大反向電壓1000v；電解電容器的耐壓要大于300v；

三、振蕩電路：由R2、VT1、L1、L2、C4、R5組成，如果沒有L2、C4、R5反饋支路的存在，三極管VT1過著一種平淡的田園生活，它通過偏置電阻R2提供合適的偏壓，形成了一般的放大電路，但第三者---反饋電路的插足讓它的生活不再平靜，而是動蕩不安--形成了振蕩電流。

L2為反饋線圈，從圖上L1、L2同名端的關系看出該反饋屬于正反饋，于是形成了振蕩電路，由于電容C4的存在導致該振蕩電路形成的振蕩是間歇振蕩，不是正弦波；

起振過程：電路接通時，啟動電阻R2為電路提供偏置電流，于是VT1的集電極就有電流Ic通過Ic,當集電極線圈L1電流發生變化時（0→增加），就會產生自感電動勢，方向上+下-，因L2與L1同繞在一個磁心上，于是L2在互感的作用下，產生下+上-的感應電動勢；它相當于一個電源，通過C4、R5、三極管VT1的發射結形成了回路進行充電，于是三極管VT1的發射結電壓Ube在原來偏流的基礎上又增加了一個附加電流，Ib增加，Ic隨之增加，相應L2互感電動勢進一步增加，反饋強烈的進行，于是在輸出端形成了很陡峭的一個輸出波形。

但是這種增加不會無限制的提高，因?yàn)殡娙莸某潆娦再|(zhì)是這樣的：接通瞬間相當于短路，之后慢慢升高，充電電流逐步減小，于是電容C2兩端的電壓逐步升高，極性右+左-，這個逐步增高的電壓對正反饋形成了阻礙，所謂“帶出徒弟餓死師傅”，當達到一定值時，其負值電壓與三極管VT1的發射結偏置電壓極性相反，使Ube逐漸減小，減小到0.5v時，三極管就截止了。

截止時這時電容C4的電壓達到最大，充電電流為零，它不會因之而消停，只要有機會就會放電。它的負電壓為電源電壓對其充電創造了條件，于是電源電壓經過R2對其反充電，不僅抵消了其原有的充電電壓還對其反向充電，使其電壓左+右-，并且逐步升高，當升高超過0.5v時，于是三極管又具備了導通條件，新一輪的振蕩又開始了，如此周而復始的進行著。

從以上分析可知三極管VT1起到了開關作用，時而導通時而截止，生生息息，不斷進行著振蕩。

當三極管VT1截止時，會在L3兩端產生上+下-的互感電動勢，有電能輸出，經二極管整流、濾波之后形成輸出直流；VD7、R6為輸出指示電路；只有截止時才會有輸出，導通時沒有，這就是反激式的來由。

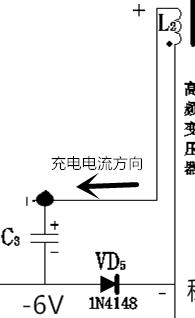

四、穩壓電路:由三極管VT2、VD3、C3、VD4、VD5組成；VD5在開關三極管VT1截止時導通：L2上+，C3上+、二極管VD5形成回路；C3電壓上+下-，電壓6v，上端接地電位0v，則下端電位-6v，這是一個取樣電壓，為標準值，要使VD4導通，則在VD4左端電位0.2v即可。當電壓增高時，電容C3電壓增高，即下端電位低于-6v，而VD4兩端電壓不變，于是左端電位被拉低，低于0.2v，拉低了三極管VT1的基極電位，使其飽和時間縮短，達到了穩壓目的。

五、保護電路

六、二極管VD1、VD2、VD6、VD5、VD4使用頻率不同，故選擇不同的二極管，高頻的使用快恢復二極管。變壓器采用高頻變壓器。

這種電路作為小功率負載使用沒問題，且電路結構簡單，體積較小，但它的保護不夠完善，充電電流較小，功率較小，因此現在已經不多見了，但作為開關電源分析電路，還是很有研究?jī)r(jià)值的。
