會員注冊使用9014三極管制作的閃燈電路圖三例子，通過三極管開關作用實現對燈的控制。
9014制作閃燈電路圖（一）

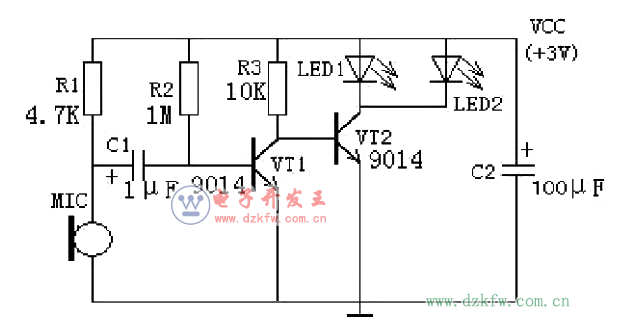

電路主要由撿音器（駐極體電容器話筒），晶體管放大器和發光二極管等構成。
電路原理：
靜態時，VT1處于臨界飽和狀態，使VT2截止，LED1和LED2皆不發光，R1給電容話筒MIC提供偏置電流，話筒撿取室內環境中的聲波信號后即轉為相應的電信號，經電容C1送到VT1的基極進行放大，VT1、VT2組成兩級直接耦合放大電路，只要選取合適的R2、R3使無聲波信號。VT1處于臨界飽和狀態，而以使VT處于截止狀態，兩只LED中無電流流過而不發光，當MIC撿取聲波信號后，就有音頻信號注入VT1的基極，其信號的負半周使VT1退出飽和狀態，VT1的集電極電壓上升。VT2導通，LED1和LED2點亮發光，當輸入音頻信號較弱時，不足以使VT1退出飽和狀態，LED1和LED2仍保持熄滅狀態，只有較強信號輸入時，以光二極管才點亮發光，所以，LED1和LED2能隨著環境聲音（如音樂、說話）信號的強弱起伏而閃爍發光。
9014制作閃燈電路圖（二）
電路的工作原理：
聲光控延時開關的電路原理圖見圖1所示。電路中的主要元器件是使用了數字集成電路cd4011，其內部含有4個獨立的與非門vd1～vd4，使電路結構簡單，工作可靠性高。
顧名思義，聲光控延時開關就是用聲音來控制開關的“開啟“，若干分鐘后延時開關“自動關閉”。因此，整個電路的功能就是將聲音信號處理后，變為電子開關的開動作。明確了電路的信號流程方向后，即可依據主要元器件將電路劃分為若干個單元，由此可畫出圖2所示的方框圖。
結合圖2來分析圖1。聲音信號（腳步聲、掌聲等）由駐極體話筒bm接收并轉換成電信號，經c1耦合到vt的基極進行電壓放大，放大的信號送到與非門（vd1）的2腳，r4、r7是vt偏置電阻，c2是電源濾波電容。
為了使聲光控開關在白天開關斷開，即燈不亮，由光敏電阻rg等元件組成光控電路，r5和rg組成串聯分壓電路，夜晚環境無光時，光敏電阻的阻值很大，rg兩端的電壓高，即為高電平間t=2πr8c3，改變r8或c3的值，可改變延時時間，滿足不同目的。vd3和vd4構成兩級整形電路，將方波信號進行整形。當c3充電到一定電平時，信號經與非門vd3、vd4后輸出為高電平，使單向可控硅導通，電子開關閉合；c3充滿電后只向r8放電，當放電到一定電平時，經與非門vd3、vd4輸出為低電平，使單向可控硅截止，電子開關斷開，完成一次完整的電子開關由開到關的過程。
二極管vd1～vd4將交流220v進行橋式整流，變成脈動直流電，又經r1降壓，c2濾波后即為電路的直流電源，為bm、vt、ic等供電。
9014制作閃燈電路圖（三）

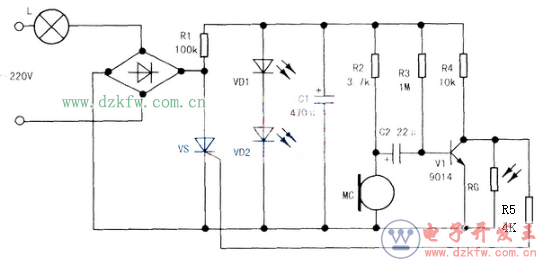

該電路如下圖所示，它由電源電路、聲控電路、光控電路和延時電路四部分組成。
工作原理：
被控制的對象是普通燈泡（適合100W以下的燈泡），220V交流電與燈泡串聯后接整流全橋，經整流全橋后得到脈動直流電，提供給晶閘管vs和控制電路使用。由于脈動直流電壓在200V左右則通過R1（150k）降壓后提供給控制電路使用，VD1在此具有雙重作用，利用它的正向特性穩壓，同時利用工作時發光作電源指示燈。C1為濾波電容與VD1配合，為控制電路提供穩定的直流電（約1.5—2V之間）。
控制電路由R2、MC駐極體話筒、C2、R3、R4、VT1（9014三極管）組成。白天或周圍環境光線較強時，光敏電阻的阻值約1kΩ左右，由電路可知，光敏電阻與VT1的c、e兩極并聯，因此VT1的集電極電壓始終處于低電位，此時即便有聲響，電路也無反應，正好符合了白天不工作的要求。而到了夜晚，光敏電阻的阻值上升到1MΩ左右，對VT1解除了鉗位作用，此時VT1處于放大狀態，如果無聲響，VT1的集電極仍為低電位，晶閘管因無觸發電壓而關斷。當拍手時聲音信號被MC接受，駐極體話筒兩端電壓變小，通過C2影響VT1基極電位下降，使集電極電位上升，觸發晶閘管導通（燈亮）。
因為VT1基極電位的下降，導致C2通過R3緩慢的充電，使VT1的基極電位回到原來使VT1正常放大的狀態，晶閘管關斷，電燈熄滅。
對元器件的要求：整流全橋采用1A600V（或4只1N4007）;VS單向晶閘管1A600V；VT1（9013或9014均可）；VD1發光二極管（型號不限）；RG光敏電阻：亮阻1kΩ左右、暗阻1MΩ左右。
注意：當電路第一次接通電源時，會自動點亮，屬正常現象，這是電源接通瞬間產生脈沖電壓造成的誤觸發。另外需要說明的是R4的阻值越小靈敏度越高，如果燈泡無法延時熄滅，一般是由于R4阻值選取過小所至，經實驗取10kΩ可以滿足一般環境的要求。
