會員注冊什么是電壓跟隨器？
電壓跟隨器其實就是一個簡單的電路結構，能夠起到阻抗匹配的作用，當較弱的信號用來驅動相對較高的電流負載時，常常把它加在中間，這樣，就能使本身微弱的信號變得“強壯”，相當程度上提高帶了負載能力，同時保障信號的波形和幅值不變。
舉個例子，比如單片機輸出一個PWM信號用來控制LED燈，一個LED并不需要多少電流，所以一般并不會有太大的問題，但是當多個LED比如是一個RGB燈時，就肯定力不從心了，電流輸出不夠，而且可能會影響到單片機輸出的信號，這樣來，電壓跟隨器就派上用場了。
再來看看電壓跟隨器的一般特性：
增益為近似 1 ，即放大倍近似為為 1，跟隨器中“跟隨”的意思即電壓前后不變，輸出波形幾乎不會受到損失。
可以由晶體管構成，也可以由運放構成（最好）。因為運放的輸入阻抗大，輸出阻抗小，起到阻抗匹配的作用，既可以減小對信號源的影響，又可以提高帶負載的能力。
再看一看它的作用：緩沖作用，隔離作用
緩沖作用怎么理解？是前者的電壓對后邊電路的沖擊力小嗎？不是的，而是相當于一個恒定電壓源，在設計范圍內，無論后級接的電路如何變化，輸出電壓恒定不變化，能保持前級的放大倍數或者其他性能不變，否則如果前一級的輸出阻抗較大，后一級的輸入阻抗較小的話，信號肯定會失真，比如一個峰值是10V的正弦電壓波形，加載到后級的正弦峰值可能就只剩8V了，加入電壓跟隨器后就不同了，因為它的輸入阻抗較高，一般可以高達幾兆歐左右，這樣的話，加載到電壓跟隨器的輸入端的波形就基本不會發生什么變化，輸入輸出級電壓比很接近一，這樣就不會產生什么失真。
隔離作用呢？因為電壓跟隨器的輸入阻抗很大，這樣就可以近似的認為是開路，當然，這個開路是對前級電路來說，這樣的話，前級電路就不會影響到后級電路，但是，這個“開路”是什么意思，是真的開路嗎？不是的，而是電壓的形狀傳輸過去了，但是前級的電流卻沒有傳輸過去，這就是隔離作用。
比如，我的單片機輸出了一個PWM波形，我想用他來控制一個小燈泡的亮度，這樣，一般的單片機的IO口輸出能力是有限的，直接用IO口輸出的PWM來驅動燈泡，一個還好，如果數量多一兩個比如說一個RGB燈，肯定就力不從心了，那么。我就可以加一個電壓跟隨器，這樣，電壓仍是原來的電壓，但是驅動能力就有了VCC的幫助作用，這樣，驅動燈泡就不成問題了，當然，輸出能力并不是憑空增加的，而是來源于運放的輸入電源，想一想我們的三極管，三極管具有電流放大能力，它的放大能力來源也是來自于電源，
現在來看一下實際的電路：

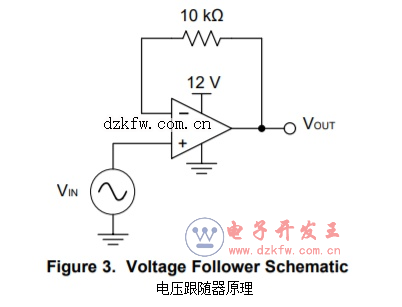

輸出極和反相輸入端串聯了一個10k的電阻來保證優良特性，同相輸入端輸入了一個交流電信號，當然，直流交流都是沒問題的，這樣，在輸出端就會得到一個和輸入電壓非常相近的，并且具有優良帶負載能力的，具有緩沖和隔離作用的交流電壓。
