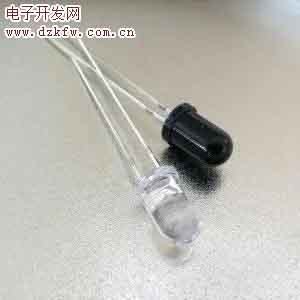

紅外線發射管和紅外線接收管外形如下圖所示，有透明的也有黑色的：

識別方法：

1、根據內部結構識別

紅外對管的內部結構如圖2所示。

圖2（ａ）是紅外發射管，管芯中央凹陷，類似聚光罩的形狀。

圖2（ｂ）是紅外接收管，管芯中央的平臺上有紅外感光電極。

紅外對管的兩引腳1長1短，長引腳是正極，和普通發光管相同。

2、用三用表測量識別

可用500型或其他型號指針式三用表的1KΩ電阻擋，測量紅外對管的極間電阻，以判別紅外對管。

判據一：在紅外對管的端部不受光線照射的條件下調換表筆測量，發射管的正向電阻小，反向電阻大，且黑表筆接正極（長引腳）時，電阻

小的（1KΩ～20KΩ）是發射管。正反向電阻都很大的是接收管。

判據二：黑表筆接負極（短引腳）時電阻大的是發射管，電阻小并且三用表指針隨著光線強弱變化時，指針擺動的是接收管。

注：黑表筆接正極，紅表筆接負極時測量正向電阻,電阻大是指三用表指針基本不動。

3、通電試驗方法判別

用一只發光二極管和一只電阻與被測的對管串聯，如圖2所示。圖中電阻起限流作用，阻值取220Ω～510Ω。LED發光二極管用來顯示被測紅

外管的工作狀態。用遙控器（電視機遙控器等）對著被測管按下遙控器的任意鍵，LED亮?xí)r，被測管是紅外接收管。不亮則是紅外發射管。
