會員注冊1、電阻補償：
兩線制【二線制】：沒有線路電阻補償，配線簡單。
三線制：有線路電阻補償，可以消除引線電阻的影響。
四線制：在熱電阻的根部兩端各連接的兩根引線為熱電阻提供恒定電流I。
2、原理不同：
二線制和三線制是用電橋法測量。
四線沒有電橋，完全只是用恒流源發送，電壓計測量。
3、測量精度不同：
四線制就是從熱電阻兩端引出4線，接線時電路回路和電壓測量回路獨立分開接線。
三線制就是引出三線，Pt100B鉑電阻接線時電流回路的參端和電壓測量回路的參考為一條線。精度稍好。
兩線制就使引出兩線，Pt100B鉑電阻接線時接線時電流回路和電壓測量回路合二為一。測量精度差。
擴展資料：

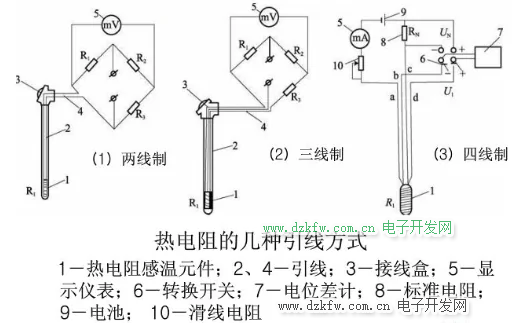

二線制：在熱電阻的兩端各連接一根導線來引出電阻信號的方式叫二線制：這種引線方法很簡單，但由于連接導線必然存在引線電阻r整個電路的電阻為熱電阻的電阻值加上兩段導線電阻的電阻值測量誤差大，大小與導線的材質和長度的因素有關，因此這種引線方式只適用于測量精度較低的場合。
三線制：在熱電阻的根部的一端連接一根引線，另一端連接兩根引線的方式稱為三線制，這種方式通常與電橋配套使用，兩個導線分別接在電橋的兩個橋背上，另一根線接在電橋的電源上，消除了引線電阻的誤差。可以較好的消除引線電阻的影響，是工業過程控制中的最常用的引線電阻。
四線制：在熱電阻的根部兩端各連接兩根導線的方式稱為四線制，其中兩根引線為熱電阻提供恒定電流I，把R轉換成電壓信號U，再通過另兩根引線把U引至二次儀表。可見這種引線方式可完全消除引線的電阻影響，主要用于高精度的溫度檢測。一般用在實驗室。
