利用555時基集成電路的基礎電路可以設計、開發出許多電子小實驗與科技制作。下面介紹幾種，供大家參考。

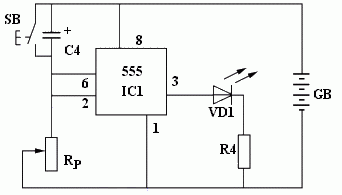

1．觸摸延時“小燈”
圖5-43是它的電路，它將觸摸開關發光二極管的實驗中加入延時電路，調整可調電阻阻值和電容量達到延時效果。要想增加延時的時間，就調換大容量的電容，如400μF、1000μF等。如果作為夜間床頭定時燈、樓道定時燈等，可拆去發光二極管和電阻，換一個6伏的小燈即可。


圖5-43
2．觸摸延時音樂門鈴
圖5-44是它的電路圖，與圖5-45比較，將觸摸延時“小燈”電路中拆去發光二極管，改為連接音樂片電路即可。它可以當作門鈴使用，也可安置在人手觸摸處作為瞬間報警器。


圖5-44

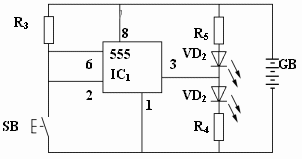

3．手控行車紅綠燈指示器模型
圖5-45是它的電路圖，先做一個紅綠燈燈架，將紅綠發光二極管固定在燈架上，按圖連接后，只要向下按動按鍵，則紅燈變為綠燈，手一離開便又成為紅燈。


圖5-45
4．可自動控制的行車紅綠燈指示器模型
圖5-46是它的電路圖，只將上圖的手控改為磁控，再加上延時電路，就可以將上述模型改為路燈自動控制。先制作一個街道模型和指示燈架，將干簧管設在指示燈前方的道路模型的下方。在一輛模型汽車的底部粘一塊磁鐵。當汽車行過干簧管上方時，電路導通，紅燈變為綠燈，汽車繼續向前行駛，由于延時電路作用，使綠燈亮一段時間，保證汽車駛過路口。需要注意的是根據汽車模型的速度，調整干簧管的位置和電路延時的時間。


圖5-46

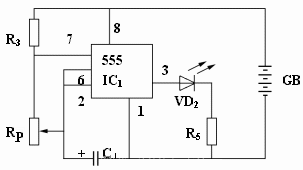

5．燈塔模型
先用硬紙做一個燈塔模型。圖5-47是它的電路圖，它只取閃光電路的一部分——一個綠發光二極管作為塔燈。最后調整好閃爍時間。


圖5-47
6．夜間打燈光靶
圖5-48是它的電路圖，它與閃光電路相比，集成電路的腳①是單獨與負極連接，而電容與R5卻是經過干簧管與負極連接。先按圖14做一個一碰便可以翻倒的靶牌。在靶子的底部固定一塊磁鐵，將電路中的干簧管固定在與磁鐵相對應的支架底板上。綠色發光二極管放置在靶心位置上，紅色發光二極管誘因在支架的底部。游藝時，將靶牌放在暗處，干簧管在磁場作用下導通，兩個發光二極管相互閃光，綠色發光二極管指示靶心。當靶子被擊倒后，雖然干簧管失去了磁場的作用電路斷開，但這時電路并未全部不通，紅色發光二極管不會常亮，表示擊中靶子。如果把靶牌放到運動的車模上，打靶更加緊張有趣。

圖5-48

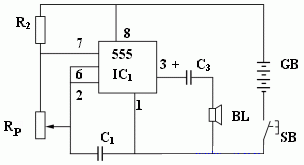

7．發報練習器
圖5-49是它的電路圖，它是在音響電路中接入按鍵代替電鍵使用，做成一個發報練習器的，音調高低可自己選定。也可以自己做一個電鍵。


圖5-49

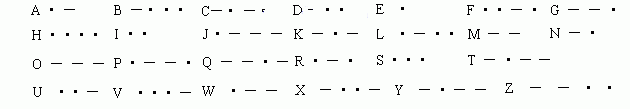

國際莫爾斯碼字符如下：

如果將自己一方的電鍵的兩根導線接在另一個同學電路中，同時把對方同學的電鍵兩根導線接在自己電路中，那么這倆人之間就可以互相發報傳送信息了。
8．一種平時不耗電的磁控報警器

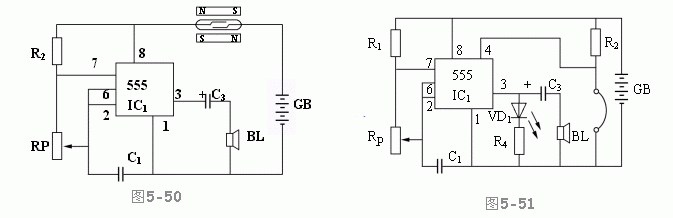

圖5-50是它的電路圖，它是在音響電路中接入干簧管，再將干簧管放入兩塊相吸引的磁鐵之間，這時，干簧管并不閉合，電路不導通。當移動一塊磁鐵后干簧管立即閉合，電路導通報警。制作時先把干簧管安放在門窗的木框上，同時把一塊磁鐵固定在干簧管的上方，把另一塊磁鐵安放在門窗對著干簧管處的下方，注意一定要使這兩塊磁鐵相吸，這時干簧管不導通，喇叭不發出音響。一旦門窗打開，干簧管被上方磁鐵吸引閉合，電路導通，發出音響報警。
9．斷線報警器
在電路圖5-51中的A、B兩點是用一根細的導線連接（圖中的弧線），當人或動物碰斷導線時便會發聲報警，發光二極管發光。

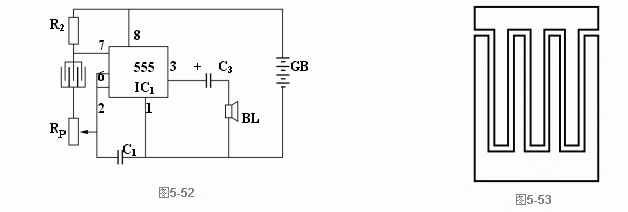

10．雨水報警器
圖5-52是它的電路圖，它是在音響電路中從兩個電阻之間引出一個探頭改為雨水報警器的。用覆銅板照圖5-53做一個探頭，接到音響電路中，當雨水滴在探頭上，使電路導通，便會發出音響。這個報警器還可以作為各種遇水報警裝置。

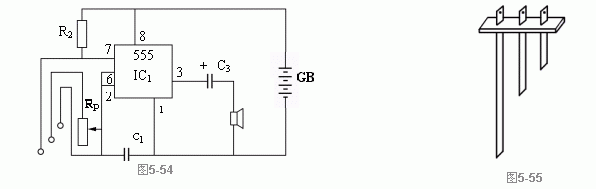

11．高低水位報警器
水能導電，也就有電阻存在。圖5-54就是利用電阻值的不同，發出不同音調制作成高低水位報警器，它與雨水報警器中的探頭不同。用導線按照圖5-55做成水位探頭，接到電路中去。當水位低時，A與B導通，因有可調電阻，阻值較大發出低音；當水位升高A與C也導通，這時A與C電阻阻值因為沒有可調電阻遠遠小于A與B的電阻值，因此電流通過A與C，報警器便發出高音。
按這個思路還可以做成高低音門鈴、多路報警器等。

12．手控模仿鳥鳴實驗
圖5-56是它的電路圖，它與音響器不同的是沒有電容，并將電容處斷開。先將音響器調響后，拆去電容，用兩個手指捏住導線的兩個端頭，這時喇叭發出高的音調。隨著手指捏住松緊程度不同，喇叭發出時高時低、時響時斷、如同鳥叫一般的聲音。調整可調電阻阻值，會發出不同音調，模仿鳥鳴和其他音響。


圖5-56
13．節拍器
圖5-57是它的電路圖，它是將閃光電路中接上喇叭，做成既有燈光又有音響的節拍器，只是聲音較低。調整電阻阻值和電解電容可以得到不同的節拍。

如果去掉發光二極管，將節拍器調整到好似下雨的嘀嘀聲，還可以作為催眠器，響一夜用電量很少。


圖5-57
14．見光發亮的光控“燈”
這個光控“燈”是見光發亮。圖5-58是它的電路圖，與前面介紹的光控“燈”控制相反，因此，只要把原電路中光敏電阻和可調電阻調一下位置就可以了。在實驗中不要忘記可調電阻的調整。
如果在電路中拆去發光二極管和電阻，接6伏繼電器，再由繼電器控制燈就可達到實用裝置的目的。


圖5-58

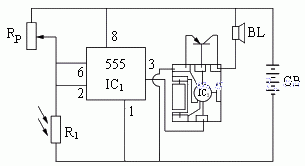

15．見光響音樂
早上陽光照進屋內，它就播放出音樂。圖5-59是它的電路圖，它是在見光就亮的光控“燈”中，去掉發光二極管，改接音樂片和揚聲器而成。制作時可以根據自己所希望的亮度，慢慢調整可調電阻值。
該裝置還可以以市場銷售的小型激光指示器為光源槍，將光敏電阻安放在靶心處，找一個不透光的圓筒套在光敏電阻上，遮擋外部光線對它的干擾，調整可調電阻值，做成光電打靶器。


圖5-59
16．黑暗光控報警器
圖5-60是它的電路圖，它是在黑暗控制“燈”亮電路中接上音樂片電路，制作時根據所需的暗度下調整可調電阻值到發出音樂響聲。
該裝置還可以與小型激光指示器或其他光線配合，做成報警器，如在圈養的動物外圍，將小型激光指示器遠距離照射光敏電阻，當有動物外逃時，擋住激光束，便會報警。或者將腳③與計算器中的連加相接，用來對傳送帶上的物品個數進行計算，或者用于通道顯示有人、動物通過等。


圖5-60

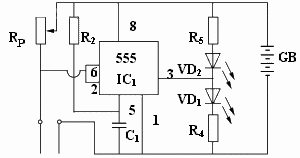

17．書寫光亮測試器
圖5-61是它的電路圖，它是在黑暗控制“燈”亮的電路中再加上一個發光二極管，就可以改裝為光線亮度測試器。反復調整可調電阻值，使它在符合書寫光照條件下，綠色發光二極管發光，而光照一暗時紅色發光二極管發光，以提醒人們注意。


圖5-61
18．干濕測量器
圖5-62是它的電路圖，用鋼絲照圖做兩個探頭連在電路中，使用時，將它的兩個探頭插入花盆或其他物體中，反復調整可調電阻值，使它在濕潤時綠色發光二極管亮，干燥時紅色發光二極管亮，以示區別。


圖5-62
19．延時開的小“燈”
圖5-63是它的電路圖，它是將延時關電路中的電阻和電容交換位置，便可成為延時開的電路。按下按鍵，發光二極管由亮轉滅，當手指離開按鍵后，會發現過一會兒發光二極管才亮。


圖5-63
20．水沸報警器
先將熱敏電阻放入一個直徑為8毫米左右、長100毫米的銅管或不銹鋼管內，引出導線，用樹脂封好，不能進水。圖5-64是它的電路圖。實驗時插入開水中，要慢慢調整可調電阻的阻值，使它到100℃時音響報警，低于這個溫度時沒有音響報警。


圖5-64
像以上介紹的利用基礎電路擴展的電子制作還可以舉出許多例子，只要大家多動腦筋，發揮創造性，就可以充分利用這套器件中磁控、光控和溫控的作用，再制作出各種適應它們的外圍作品，如：干簧管放在水容器的外面指定位置，使磁鐵隨水面上升，當到達干簧管位置時便可報警；或將磁鐵放在車輪上，干簧管放在靠近磁鐵的位置，車輪每旋轉一圈就使干簧管閉合一次，等等類似這樣的裝置；或者加入其他有關的繼電器、聲控、紅外發射與接收等元器件就可以制作出更多新穎有趣的電子科技作品來。關于無線電方面的內容和焊接技術其他書籍介紹較多，這里就不再介紹了。
