會員注冊直流升壓就是將電池提供的較低的直流電壓，提升到需要的電壓值，其基本的工作過程都是：高頻振蕩產生低壓脈沖??脈沖變壓器升壓到預定電壓值??脈沖整流獲得高壓直流電，因此直流升壓電路屬于DC/DC電路的一種類型。
在使用電池供電的便攜設備中，都是通過直流升壓電路獲得電路中所需要的高電壓，這些設備包括：手機、傳呼機等無線通訊設備、照相機中的閃光燈、便攜式視頻顯示裝置、電蚊拍等電擊設備等等。
一、幾種簡單的直流升壓電路

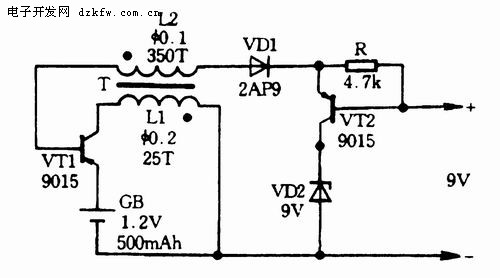

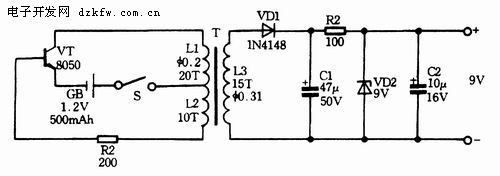

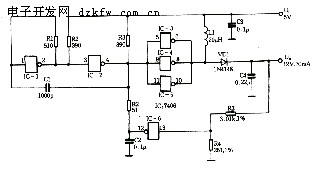

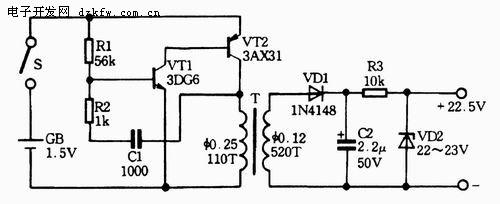

以下是幾種簡單的直流升壓電路，主要優點：電路簡單、低成本；缺點：轉換效率較低、電池電壓利用率低、輸出功率小。這些電路比較適合用在萬用電表中，替代高壓疊層電池。
二、24V供電ＣＲＴ高壓電源
一些照相機ＣＲＴ使用１１．４ｃｍ（４．５英寸）純平面ＣＲＴ作為顯示部件，其高壓部件的陽極電壓為＋２０ｋＶ，聚焦極電壓為＋３．２ｋＶ，加速極電壓為＋１０００Ｖ，高壓部件供電為直流２４Ｖ。以下電路是為替換維修這些顯示器的高壓部件而設計（電路選自網絡文章，原作者不詳）。該電路的設計也可為其他升壓電路設計提供參考。
基本原理：ＮＥ５５５構成脈沖發生器，調節電位器ＶＲ２可使之產生頻率為２０ｋＨｚ左右的脈沖，電位器ＶＲ１調脈寬。ＴＲ１為推動級，脈沖變壓器Ｔ１采用反極性激勵，即ＴＲ１導通時ＴＲ２截止，ＴＲ１截止時ＴＲ２導通，Ｄ３、Ｃ９、ＶＲ３、Ｒ７及Ｄ４、Ｒ６、ＴＲ３組成高壓保護電路。ＶＲ２用于調頻率，調節ＶＲ２可調整高壓大小。
ＶＲ２選用精密可調電阻。Ｔ２可選用彩電行輸出變壓器變通使用。筆者選用的是東洋ＳＥ－１４３８Ｇ系列３５ｃｍ（１４英寸）彩電的行輸出變壓器，采用此變壓器陽極電壓可達２０ｋＶ，再適當選取Ｒ８的阻值使加速極電壓為＋１０００Ｖ、Ｒ９的阻值使聚焦極電壓為＋３．２ｋＶ即可。整個部件采用鋁盒封裝，鋁殼接地，這樣可減少對電路干擾。
