會員注冊模擬電子蠟燭工作原理

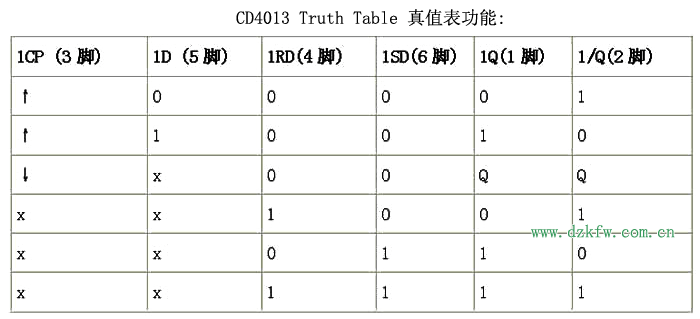

CD4013是一雙D觸發器,由兩個相同的、相互獨立 的數據型觸發器構成。每個觸發器有獨立的數據、置位、復位、時鐘輸入和Q及Q輸出，此器件可用作移位寄存器，且通過將Q輸出連接到數據輸入，可用作計算器和觸發器。在時鐘上升沿觸發時，加在D輸入端的邏輯電平傳送到Q輸出端。置位和復位與時鐘無關，而分別由置位或復位線上的高電平完成。
三、模擬電子蠟燭工作原理
CD4013是一雙D觸發器,由兩個相同的、相互獨立的數據型觸發器構成。每個觸發器有獨立的數據、置位、復位、時鐘輸入和Q及Q輸出，此器件可用作移位寄存器，且通過將Q輸出連接到數據輸入，可用作計算器和觸發器。在時鐘上升沿觸發時，加在D輸入端的邏輯電平傳送到Q輸出端。置位和復位與時鐘無關，而分別由置位或復位線上的高電平完成。
本電路利用雙D觸發器4013中的一個D觸發器，接成R-S觸發器形式。
接通電源后，R7，C3組成的微分電路產生一個高電平微分脈沖加到IC1的1RD端，強制電路復位，1Q端輸出低電平，送到三極管V4的基極，也為低電平，V4截止，發光二極管D1不發光。
當用打火機燒熱敏電阻R2后（燒的時間不能太長，否則容易燒壞熱敏電阻），R2的阻值突然變小，呈現低電阻狀態，三極管V1導通，產生的高電平脈沖送到4013的1SD端，使1Q端翻轉變?yōu)楦唠娖剑偷饺龢O管V4的基極，也為高電平，V4導通，發光二極管D1發光，這一過程相當于用火柴點亮蠟燭，此時即使打火機離開熱敏電阻R2后，也不會使電路狀態發生改變，發光二極管D1維持發光。
當用嘴吹駐極體話筒M1時，駐極體話筒M1輸出的音頻信號經過C2送到V2的基極，觸發V2導通。因R5的阻值比較大，故V2的集電極電位降得很低，PNP型三極管V3的基極電位也就很低，從而V3導通，高電平脈沖送到觸發器1RD端。觸發器復位，1Q端由高電平變?yōu)榈碗娖剑琕4截止，發光二極管D1熄滅，實現“風吹火熄”的仿真效果。
