會員注冊自制多功能LC振蕩電路演示儀
1.電路及原理簡介

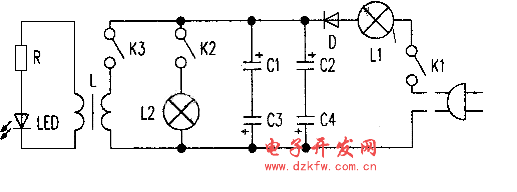

如下圖所示。K1～K3為常開開關，L1、L2為25W/220V白熾燈，Cl～C4為150μF/400V彩電高壓電解電容，對接成無極性電容，L為160W（220V/12V）變壓器，D為1N4007、R為500Ω，LED為高亮度發光二極管。
2.制作過程
將40cm×33cm的五夾板豎立在40cm×20cm的木板底座上，將變壓器固定在木板底座土，五夾板固定后，按照電路圖9固定好燈座、常開開關和電容器，連接導線用φ1.5mm軟皮銅線，常開開關用玩具電子琴上的琴鍵自制，各元件焊好居，用玻璃膠封閉各焊點。以保證絕緣。
3.使用方法
（1）電容器的充放電將電源插頭插入220V交流電插座，閉合Kl對電容器充電，Ll發光，直至充電完畢、L1熄滅。然后閉合K2，電容器對L2放電，L2發光，直至熄滅。
（2）LC電磁振蕩將電源插頭插入220V震流電插座，閉合Kl對電容器充電，燈泡Ll發光，直至L1熄滅，電容器充電完畢。閉合k3，電容器C與變壓器初級線圈組成LC振蕩電路，LED發光。EC振蕩回路中電磁振蕩一個同期，LED發光一次。此演示儀可顯示振蕩7個周期。
