會員注冊主要特征
集成了全部的脈寬調制電路。
片內置線性鋸齒波振蕩器，外置振蕩元件僅兩個（一個電阻和一個電容）。
內置誤差放大器。
內止5V參考基準電壓源。
可調整死區時間。
內置功率晶體管可提供500mA的驅動能力。
推或拉兩種輸出方式。

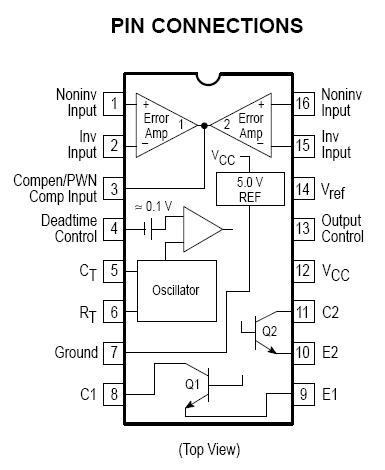

TL494外形圖 TL494引腳圖
工作原理簡述
TL494是一個固定頻率的脈沖寬度調制電路，內置了線性鋸齒波振蕩器，振蕩頻率可通過外部的一個電阻和一個電容進行調節，其振蕩頻率如下：
輸出脈沖的寬度是通過電容CT上的正極性鋸齒波電壓與另外兩個控制信號進行比較來實現。功率輸出管Q1和Q2受控于或非門。當雙穩觸發器的時鐘信號為低電平時才會被選通，即只有在鋸齒波電壓大于控制信號期間才會被選通。當控制信號增大，輸出脈沖的寬度將減小。參見圖2。

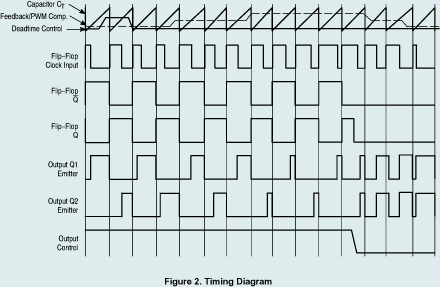

TL494脈沖控制波形圖
控制信號由集成電路外部輸入，一路送至死區時間比較器，一路送往誤差放大器的輸入端。死區時間比較器具有120mV的輸入補償電壓，它限制了最小輸出死區時間約等于鋸齒波周期的4%，當輸出端接地，最大輸出占空比為96%，而輸出端接參考電平時，占空比為48%。當把死區時間控制輸入端接上固定的電壓（范圍在0—3.3V之間）即能在輸出脈沖上產生附加的死區時間。
脈沖寬度調制比較器為誤差放大器調節輸出脈寬提供了一個手段：當反饋電壓從0.5V變化到3.5時，輸出的脈沖寬度從被死區確定的最大導通百分比時間中下降到零。兩個誤差放大器具有從-0.3V到（Vcc-2.0）的共模輸入范圍，這可能從電源的輸出電壓和電流察覺得到。誤差放大器的輸出端常處于高電平，它與脈沖寬度調制器的反相輸入端進行“或”運算，正是這種電路結構，放大器只需最小的輸出即可支配控制回路。
當比較器CT放電，一個正脈沖出現在死區比較器的輸出端，受脈沖約束的雙穩觸發器進行計時，同時停止輸出管Q1和Q2的工作。若輸出控制端連接到參考電壓源，那么調制脈沖交替輸出至兩個輸出晶體管，輸出頻率等于脈沖振蕩器的一半。如果工作于單端狀態，且最大占空比小于50%時，輸出驅動信號分別從晶體管Q1或Q2取得。輸出變壓器一個反饋繞組及二極管提供反饋電壓。在單端工作模式下，當需要更高的驅動電流輸出，亦可將Q1和Q2并聯使用，這時，需將輸出模式控制腳接地以關閉雙穩觸發器。這種狀態下，輸出的脈沖頻率將等于振蕩器的頻率。
TL494內置一個5.0V的基準電壓源，使用外置偏置電路時，可提供高達10mA的負載電流，在典型的0—70℃溫度范圍50mV溫漂條件下，該基準電壓源能提供±5%的精確度。

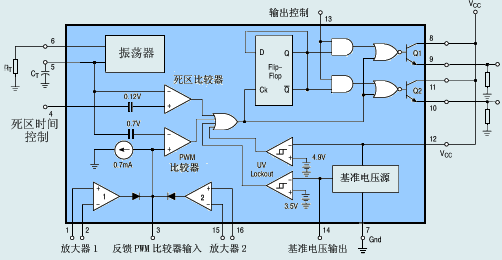

TL494內部電路方框圖
| TL494的極限參數 | |||
| 名稱 | 代號 | 極限值 | 單位 |
| 工作電壓 | Vcc | 42 | V |
| 集電極輸出電壓 | Vc1,Vc2 | 42 | V |
| 集電極輸出電流 | Ic1,Ic2 | 500 | mA |
| 放大器輸入電壓范圍 | VIR | -0.3V—+42 | V |
| 功耗 | PD | 1000 | mW |
| 熱阻 | RθJA | 80 | ℃/W |
| 工作結溫 | TJ | 125 | ℃ |
| 工作環境溫度 TL494B TL494C TL494I NCV494B |
TA | -40—+125 0—+70 -40—+85 -40—+125 |
℃ |
| 額定環境溫度 | TA | 40 | ℃ |

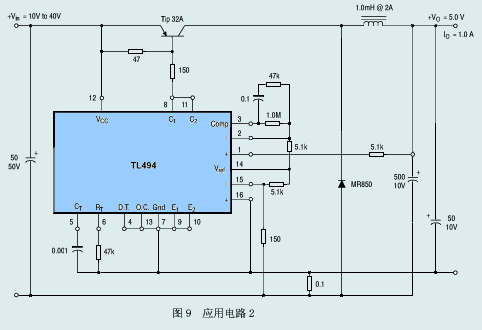

TL494脈寬調制控制電路應用

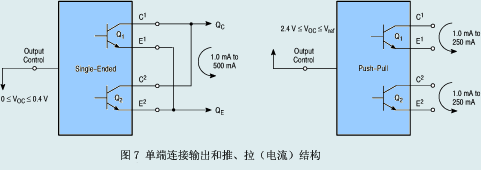

單端連接輸出和推、拉（電流）結構
