會員注冊元器件選擇
晶體管VT選用2N5609型硅NPN中功率三極管，亦可用8050、9013型等常用三極管代替。VD1用φ3mm紅色發光二極管，VD2～VD4用1N4007型硅整流二極管。
R1～R3均用RTX-1/8W型碳膜電阻器。C1～C3一律用CL11-630V型滌綸電容器，SB用6mm×6mm立式微型輕觸開關。G用5號干電池兩節串聯（配塑料電池架）而成，電壓3V。
高頻變壓器T須自制：選用2E19型鐵氧體磁芯及配套塑料骨架，L1用φ0.22mm漆包線繞22匝，L2用同號線繞8匝，L3用φ0.08mm漆包線繞1400匝左右。注意圖中黑點為同名端，頭尾順序繞，繞組間墊一、二層薄絕緣紙。
工作原理

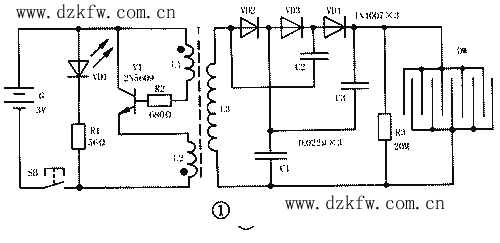

電蚊拍的電路如圖1所示，它主要由高頻振蕩電路、三倍壓整流電路和高壓電擊網DW三部分組成。
當按下電源開關SB時，由三極管VT和變壓器T構成的高頻振蕩器通電工作，把3V直流電變成18kHz左右的高頻交流電，經T升壓到約500V（L3兩端實測），再經二極管VD2～VD4、電容器C1～C3三倍壓整流升高到1500V左右，加到蚊拍的金屬網DW上。當蚊蠅觸及金屬網絲時，蟲體造成電網短路，即會被電流、電弧殺灼或擊暈、擊斃。
電路中，發光二極管VD1和限流電阻器R1構成指示燈電路，用來指示電路通斷狀態及顯示電池電能的耗損情況。
