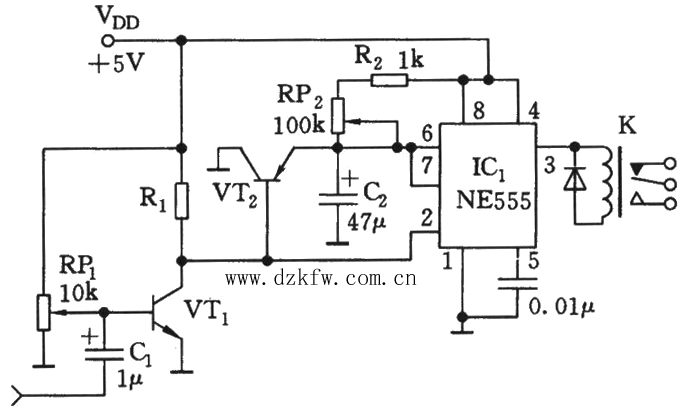

會員注冊如圖所示，該電路由聲音檢測電路和單穩觸發電路組成，執行元件為繼電器。VT1完成輸入音頻信號的放大，當有信號來時，使555置位，K吸合。同時，VT2導通，C2上的電荷通過555內部的放電管和VT2迅即放完。聲音過后，VT1、VT2截止，C2通過R2、RP2對其充電，單穩態電路的暫穩時間td=l．1(R2+RP2)C2，延時范圍在0．05～0．5秒，可通過RP2來調節。
聲控繼電器電路圖
