電子鐘的電源電壓多在5V以下，在用市電給耗電量較大的電子鐘供電時，可以使用家中閑置不用的5V手機充電器，經過一個簡單的降壓電路降壓后，就可以給電子鐘供電了。

二極管降壓電路給電子鐘供電

如下圖：

圖1：簡單的二極管降壓電路

如果電子鐘采用三節串聯的干電池作電源，改用5V手機充電器供電時，可以按上圖在電路中串聯一個1N4007整流二極管來降壓。單個硅二極管可以將電壓降低0.7V左右，此時加在電子鐘兩端的電壓約為4.3V，電子鐘在該電壓下能正常工作。假設改用手機充電器供電，如果對電子鐘產生了一些干擾，則可在電子鐘的正負電源端并聯一個220μF/10V的濾波電容。

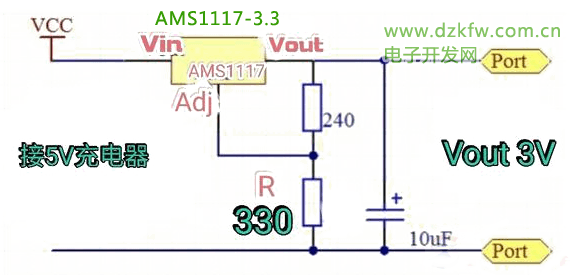

圖2：穩壓IC構成的1.5V和3V穩壓電路

如果電子鐘的電源電壓為1.5V或3V，可采用上圖中的電路來降低電壓。圖中AMS1117Adj是一款低壓差穩壓IC，最高輸入電壓為12V，輸出電流最大為1A。本電路中，該IC的輸入電壓為手機充電器輸出的5V電壓，其輸出電壓可通過調整電阻R的阻值來改變。R取值為330Ω時，輸出電壓為3V；R取值為47Ω時，輸出電壓為1.5V。

AMS1117電氣特性(以AMS1117-3.3為例)
• 輸出電壓：3.267~3.333V（0≤IOUT≤1A，4.75V≤VIN≤12V）

• 線性調整（最大）：10mV（4.75V≤VIN≤12V）

• 負載調節（最大）：15mV（VIN=5V，0≤IOUT≤1A）

• 電壓差（最大）：1.3V

• 電流限制：900~1500mA

• 靜態電流（最大）：10mA

• 紋波抑制（最小）：60dB。
