會員注冊電力載波遙控報警器, Remote Control Alarm via Power Line
關鍵字：遙控報警器制作，電力載波遙控報警電路
電力載波遙控由于不用另外布線或占用無線電頻率而特別適合家庭室內采用。這里介紹一種簡單、易制的電力載波遙控報警器，也許能給您的生活帶來一些方便。
工作原理

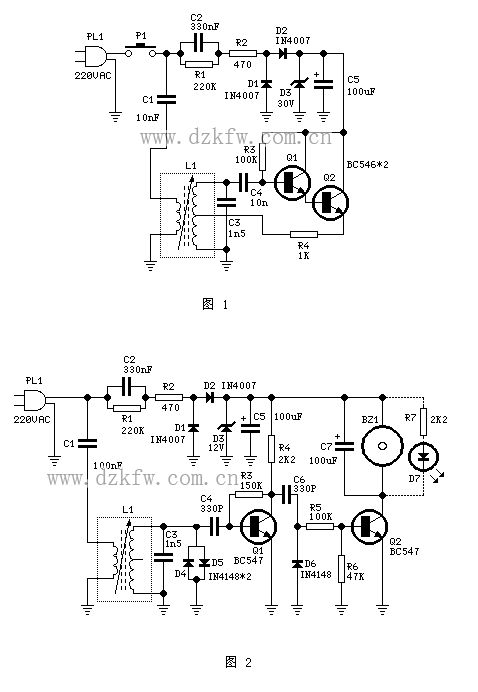

發射部分（見圖1）：發射部分由Q1、Q2接成復合管的形式組成頻率為135KHz的哈特利震蕩器。由C2、D1、D2、D3、C5等構成電壓為30伏的電源部分。當按下發射按扭P1時，在L1的副變感應出的135KHz的振蕩信號通過C1注入電力線路網絡。
接收部分（見圖2）：由發射部分過來的135KHz的正弦波通過電力線路傳播至接收部分通過C1并由L1、C3構成的選頻電路取出135KHz信號。該信號經Q1放大并整形至幅度為12V的方波信號。D4、D5構成限幅電路保證Q1的基極峰值電壓小于1V，以防止電力線路網絡中各種異常干擾脈沖而損壞Q1。D6的作用是過濾掉信號中的負極性部分，并由Q2驅動報警部分工作。C7在這里用來保持輸出部分平穩，過濾掉信號中殘余部分。12V電源部分由C2、D1、D2、D3、C5等組成。
制作、調試要點
1. 調試時需仔細調節發射和接收部分L1的磁芯，保證在發射和接收部分的C3兩端獲得最大輸出。
2. 有條件時在拉開距離調試時最好能用示波器觀察此時彼此發射和接收的波形。
3. 如果L1都采用455KHz的中波收音機的中周，在磁芯全部調到最低部時應獲得135KHz左右的輸出頻率。
4. 如果采用其它諧振頻率類似的L1時，則必須同時調節發射和接收部分的C3，一般為1~3.3nF。
5. 輸出部分可是蜂鳴器或LED或兩者同時使用。如果只用LED，可將R7改為1K，可增加其亮度。可采用直徑為10mm的LED。
6. 在選擇元器件時，注意發射和接收部分C1、C2的耐壓值必須大于400V，L1可采用一般中波收音機用的中周，其它元件無特殊要求可參考圖1、圖2選擇。
7. 由于電路部分直接與220伏電源相聯，所以調試時要特別注意，避免直接與電路部分接觸，以免電擊。該裝置投入使用前電路部分應置于絕緣可靠的塑料盒內并確保安全可靠方可使用。
