會員注冊試設計一個照明燈的控制程序。當接在I0.0上的聲控開關感應到聲音信號后，接在Q0.0上的照明燈可發光30S。如果在這段時間內聲控開關又感應到聲音信號，則時間間隔從頭開始。這樣可確保最后一次感應到聲音信號后，燈光可維持30S的照明。

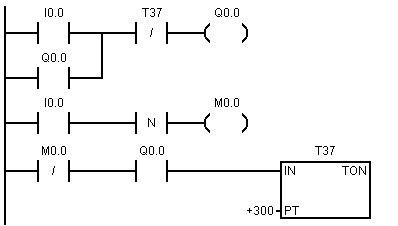

答案：參考梯形圖
PLC一個聲控開關控制的照明燈控制程序的梯形圖舉例
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2016-2-27
Tags：PLC,梯形圖,聲控開關
