會員注冊子程序調用指令CALL的編號為FNC01。操作數為P0～P127，此指令占用3個程序步。
子程序返回指令SRET的編號為FNC02。無操作數，占用1個程序步。

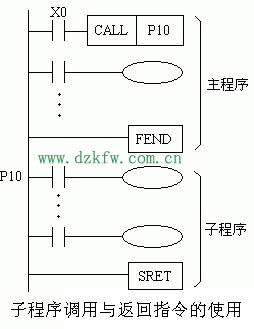

如圖1所示，如果X0接通，則轉到標號P10處去執行子程序。當執行SRET指令時，返回到CALL指令的下一步執行。
圖1 子程序調用與返回指令的使用
使用子程序調用與返回指令時應注意：
1）轉移標號不能重復，也不可與跳轉指令的標號重復；
2）子程序可以嵌套調用，最多可5級嵌套。
三菱PLC子程序調用與子程序返回指令
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-01-06
Tags：子程序指令調用,子程序返回指令,PLC
