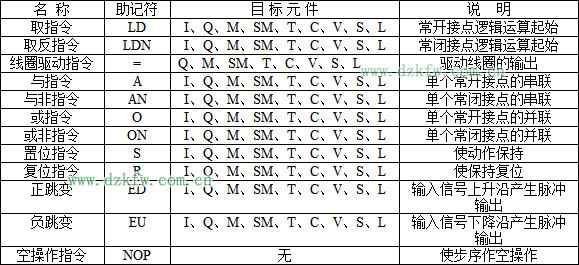

會員注冊plc基本指令如表所示
一、標準觸點 LD、A、O、LDN、AN、ON、
LD，取指令。表示一個與輸入母線相連的常開接點指令，即常開接點邏輯運算起始。
LDN，取反指令。表示一個與輸入母線相連的常閉接點指令，即常閉接點邏輯運算起始。
A，與指令。用于單個常開接點的串聯。
AN，與非指令。用于單個常閉接點的串聯。
O，或指令。用于單個常開接點的并聯。
ON，或非指令。用于單個常閉接點的并聯。
二、正、負跳變 ED、EU
ED，在檢測到一個正跳變（從OFF到ON）之后，讓能流接通一個掃描周期。
EU，在檢測到一個負跳變（從ON到OFF）之后，讓能流接通一個掃描周期。
三、輸出 =
=，在執行輸出指令時，映像寄存器中的指定參數位被接通。
四、置位與復位指令S、R
S，執行置位(置1)指令時，從bit或OUT指定的地址參數開始的N個點都被置位。
R，執行復位(置0)指令時，從bit或OUT指定的地址參數開始的N個點都被復位。
置位與復位的點數可以是1-255，當用復位指令時，如果bit或OUT指定的是T或C時，那么定時器或計數器被復位，同時當前值將被清零。
五、空操作指令NOP
NOP指令不影響程序的執行，執行數N（1-255）。
