會員注冊(1)指令格式與比較范圍

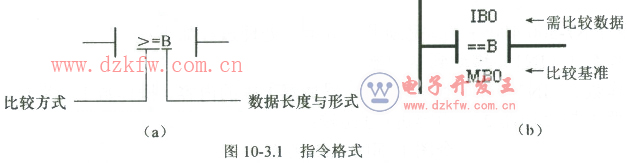

①比較指令在S7-200中以“功能觸點”的形式使用，如圖10-3.1 (a)所示。梯形圖中的表達形式如圖10-3.1 (b)所示，需要比較的兩個操作數分別位于功能觸點的上部與下部，其中上部為需要比較的數據，下部為比較基準數據。
S7-200允許的比較操作如下：
一：等于(EQ)比較，IBO= MBO時觸點閉合；
<>：不等于(NE)比較，IBO≠M(fèi)BO時觸點閉合；
>=：大于等于( GE)比較：IBO≥MBO時觸點閉合：
<=：小于等于(LE)比較；IBO≤MBO時觸點閉合：
>：大于(GT)比較：IBO>MBO時觸點閉合；
<：小于( LT )比較；IBO<MBO時觸點閉合。
S7-200允許的數據長度與形式如下：
B:l字節數據；
I：16位整數：
D: 32位整數：
R: 32位浮點數（浮點數）。
當比較數據為字、雙字時，數據為帶符號，因此，7FFF> 8FFF，7FFF FFFF>8FFF FFFF。

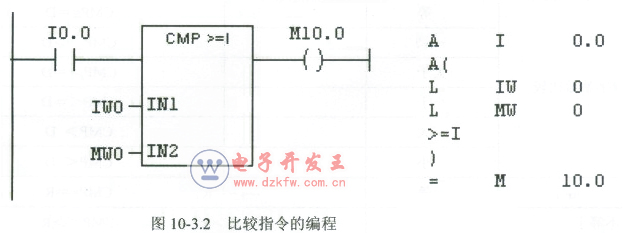

②比較指令在S7-300/400中以功能指令圖的形式使用，梯形圖中的表達形式如圖10-3.2所示。
圖10-3.2中“CMP”為比較標記，“>=”為執行的比較操作，在S7-300/400中允許的比較操作與S7-200相同。
IN1為需要比較的數據，IN2為比較基準數據。S7-300/400允許的數據長度與形式為16位整數I、32位整數D、32位浮點數（浮點數）R，不可以使用字節比較指令。
(2)指令的處理過程
比較指令在S7-200與S7-300/400中的梯形圖程序、實際處理過程與指令表程序不同。
在S7-200中的處理是直接比較兩個存儲器的數據，指令表程序如圖10-3.3所示。
比較指令在S7-300/400中的編程如圖10-3.2所示，處理過程如下：
①將操作數1(INl)移動到累加器1中；
②將操作數2 (IN2)移動到累加器l中，原累加器1中的內容（操作數1）移動到累加器2中：
③累加器1與累加器2的內容進行規定的比較；
④比較條件滿足，功能指令圖上部的連線接通。
