PLC基本知識

可編程邏輯控制器，它采用一類可編程的存儲器，用于其內部存儲程序，執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。

PLC編程控制器

PLC的硬件主要由中央處理器（CPU）、存儲器、輸入單元、輸出單元、通信接口、擴展接口電源、編程器及軟件等部分組成。其中，CPU是PLC的核心，輸入單元與輸出單元是連接現場輸入/輸出設備與CPU之間的接口電路，通信接口用于與編程器、上位計算機等外設連接。

對于整體式PLC，所有部件都裝在同一機殼內；對于模塊式PLC，各部件獨立封裝成模塊，各模塊通過總線連接，安裝在機架或?qū)к壣稀�無論是哪種結構類型的PLC，都可根據用戶需要進行配置與組合。

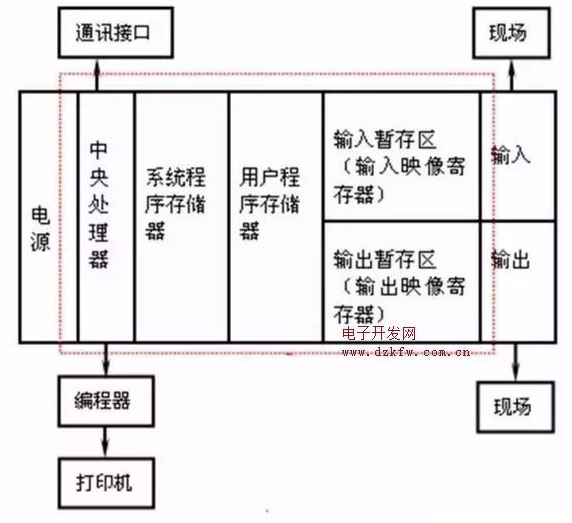

PLC基本組成結構圖

一、電源

可編程邏輯控制器的電源在整個系統中起著十分重要的作用。如果沒有一個良好的、可靠的電源系統是無法正常工作的，因此，可編程邏輯控制器的制造商對電源的設計和制造也十分重視。一般交流電壓波動在+10%(+15%)范圍內，可以不采取其它其它措施而將PLC直接連接到交流電網上去

二、中央處理單元(CPU)——PLC的核心

為了進一步提高可編程邏輯控制器的可靠性，對大型可編程邏輯控制器還采用雙CPU構成冗余系統，或采用三CPU的表決式系統。這樣，即使某個CPU出現故障，整個系統仍能正常運行。

三、存儲器

存放系統軟件的存儲器稱為系統程序存儲器。

存放應用軟件的存儲器稱為用戶程序存儲器。

四、輸入輸出接口電路

1.現場輸入接口電路由光耦合電路和微機的輸入接口電路，作用是可編程邏輯控制器與現場控制的接口界面的輸入通道。

2.現場輸出接口電路由輸出數據寄存器、選通電路和中斷請求電路集成，作用可編程邏輯控制器通過現場輸出接口電路向現場的執行部件輸出相應的控制信號。

五、編程器及軟件

實現用戶控制程序的編寫、運行調試。

六、功能模塊

如計數、定位等功能模塊。

七、通信模塊

PLC組成

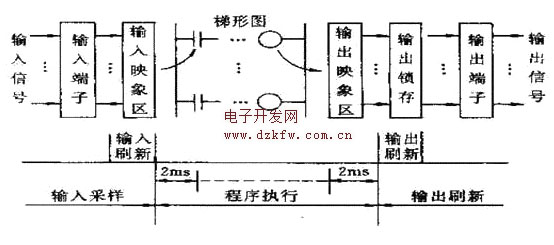

一. 掃描技術

當PLC投入運行后，其工作過程一般分為三個階段，即輸入采樣、用戶程序執行和輸出刷新三個階段。完成上述三個階段稱作一個掃描周期。在整個運行期間，PLC的CPU以一定的掃描速度重復執行上述三個階段。

(一) 輸入采樣階段

在輸入采樣階段，PLC以掃描方式依次地讀入所有輸入狀態和數據，并將它們存入I/O映象區中的相應得單元內。輸入采樣結束后，轉入用戶程序執行和輸出刷新階段。在這兩個階段中，即使輸入狀態和數據發生變化，I/O映象區中的相應單元的狀態和數據也不會改變。因此，如果輸入是脈沖信號，則該脈沖信號的寬度必須大于一個掃描周期，才能保證在任何情況下，該輸入均能被讀入。

(二) 用戶程序執行階段

在用戶程序執行階段，PLC總是按由上而下的順序依次地掃描用戶程序(梯形圖)。在掃描每一條梯形圖時，又總是先掃描梯形圖左邊的由各觸點構成的控制線路，并按先左后右、先上后下的順序?qū)τ捎|點構成的控制線路進行邏輯運算，然后根據邏輯運算的結果，刷新該邏輯線圈在系統RAM存儲區中對應位的狀態；或者刷新該輸出線圈在I/O映象區中對應位的狀態；或者確定是否要執行該梯形圖所規定的特殊功能指令。

即，在用戶程序執行過程中，只有輸入點在I/O映象區內的狀態和數據不會發生變化，而其他輸出點和軟設備在I/O映象區或系統RAM存儲區內的狀態和數據都有可能發生變化，而且排在上面的梯形圖，其程序執行結果會對排在下面的凡是用到這些線圈或數據的梯形圖起作用；相反，排在下面的梯形圖，其被刷新的邏輯線圈的狀態或數據只能到下一個掃描周期才能對排在其上面的程序起作用。

(三) 輸出刷新階段

當掃描用戶程序結束后，PLC就進入輸出刷新階段。在此期間，CPU按照I/O映象區內對應的狀態和數據刷新所有的輸出鎖存電路，再經輸出電路驅動相應的外設。這時，才是PLC的真正輸出。

同樣的若干條梯形圖，其排列次序不同，執行的結果也不同。另外，采用掃描用戶程序的運行結果與繼電器控制裝置的硬邏輯并行運行的結果有所區別。當然，如果掃描周期所占用的時間對整個運行來說可以忽略，那么二者之間就沒有什么區別了。

PLC工作原理

PLC編程語言

語句表（STL）

LD I0.0

OR Q0.0

AND NOT I0.1

OUT Q0.0

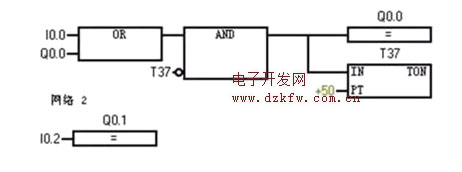

功能塊圖（FBD）

功能塊圖

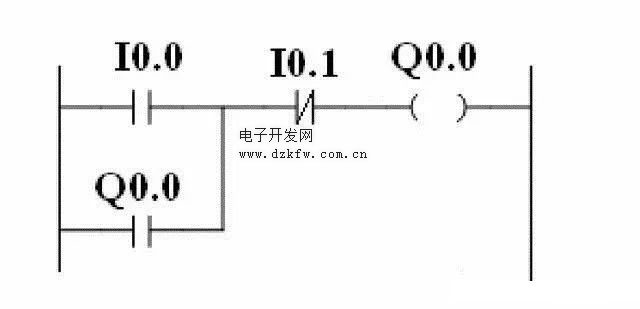

梯形圖（LAD)

梯形圖

PLC與繼電接觸器控制的區別

1.組成器件不同

繼電器控制線路是由許多真正的硬件繼電器組成的。而PLC是由許多“軟繼電器”組成的，這些“繼電器”實際上是存儲器中的觸發器，可以置“0”或置“1”。

2.觸點的數量不同

硬繼電器的觸點數有限，一般只有4至8對；而“軟繼電器”可供編程的觸點數有無限對，因為觸發器狀態可取用任意次。

3.控制方法不同

繼電器控制是通過元件之間的硬接線來實現的，因此其控制功能就固定在線路中了，因此功能專一，不靈活；而PLC控制是通過軟件編程來解決的，只要程序改變，功能可跟著改變，控制很靈活。又因PLC是通過循環掃描工作的，不存在繼電器控制線路中的聯鎖與互鎖電路，控制設計大大簡化了。

4.工作方式不同

在繼電器控制線路中，當電源接通時，線路中各繼電器都處于受制約狀態，該合的合，該斷的斷。而在PLC的梯形圖中，各“軟繼電器”都處于周期性循環掃描接通中，從客觀上看，每個“軟繼電器”受條件制約，接通時間是短暫的。也就是說繼電器在控制的工作方式是并行的，而PLC的工作方式是串行的。
