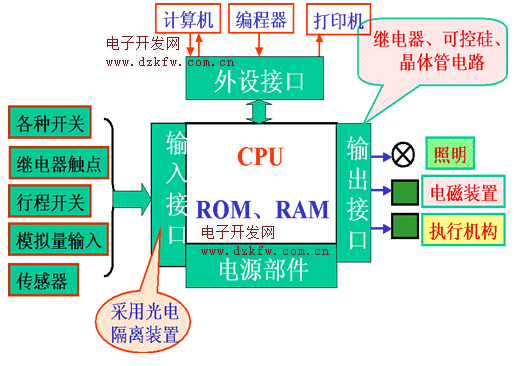

plc 內部主要由主機、輸入 / 輸出接口、電源、編程器、擴展接口和外部設備接口等幾部分組成。

1. 主機

主機部分包括中央處理器（ CPU ）、系統程序存儲器和 用戶程序及數據存儲器

CPU 是 PLC 的核心，一切邏輯運算及判斷都是由其完成的，并控制所有其它部件的操作。它就是我們常說的電腦芯片。

(1) 運行用戶程序 。

(2) 監控輸入/輸出接口狀態。

(3) 作出邏輯判斷和進行數據處理

內部存儲器有兩類：一類是系統程序存儲器，另一類是用戶程序及數據存儲器

系統程序存儲器： 主要存放系統管理和監控程序及對用戶程序作編譯處理 的程序。系統程序已由廠家固定，用戶不能更改。

用戶程序及數據存儲器： 主要存放用戶編制的應用程序及各種暫存數據、中間結果。

2. 輸入 / 輸出 (I/O) 接口

輸入接口 用于接收輸入設備（如：按鈕、行程開關、傳感器等）的控制信號。

輸出接口 用于將經主機處理過的結果通過輸出電路去驅動輸出設備（如 : 接觸器、電磁閥、指示燈等）。

3. 電源

電源 指為 CPU 、存儲器、 I/O 接口等內部電子電路工作所 配備的直流開關穩壓電源

4. 編程器

編程器 是 PLC 很重要的外部設備，它主要由鍵盤、顯示 器組成。編程器分簡易型和智能型兩類。小型 PLC 常用 簡易編程器，大、中型 PLC 多用智能編程器。編程器的 作用是編制用戶程序并送入 PLC 程序存儲器。利用編程 器可檢查、修改、調試用戶程序和在線監視 PLC 工作狀 況。現在許多 PLC 采用和計算機聯接，并利用專用的工 具軟件進行編程或監控。

5. 輸入輸出擴展接口

I/O 擴展接口 用于將擴充外部輸入 / 輸出端子數擴展單元與基本單元（即主機）聯接在一起。

6. 外部設備接口

此接口可將編程器、打印機、條形碼掃描儀等外部設備與主機相連。
