Modbus Poll是Modbus主站設備仿真器，可用于測試和調試Modbus從站設備。便于觀察Modbus通訊過程中的各種報文數據。該軟件支持Modbus RTU、ASCII、TCP/IP等協議模式。

Modbus Poll 主要功能如下:

• 讀/寫多達125個寄存器
• 讀/寫多達2000個輸入/線圈
• 提供Test Center菜單
• 打印和打印預覽
• 監視串行數據流量
• 通信數據可導出到TXT或Excel文檔
• 提供多種數據格式的顯示方式
• 起始基地址可調整（0或1）
• 提供字體和顏色選項
• 提供Modbus廣播功能（從設備ID=0）

Modbus Poll 支持的功能碼如下：

• 01：Read coil status 讀線圈狀態
• 02：Read input status 讀輸入狀態
• 03：Read holding register 讀保持寄存器
• 04：Read input register 讀輸入寄存器
• 05：Force singal coil 強制寫入單線圈
• 06：Preset single register 預置單寄存器
• 15：Force multiple coils 強制寫入多線圈
• 16：Preset multiple coils 預置多寄存器
• 17：Report slave ID 報告從設備ID
• 22：Mask write register 屏蔽寫寄存器
• 23：Read/Write registers 讀/寫寄存器

使用方法
【connection】選擇通訊方式
【Serial Settings】 選擇串口號并配置串口參數
【Mode】配置通訊模式RTU或者ASCII
【Response Timeout】設置超時判斷
【Display】設置字體及數據的顯示格式
【Display】-【Communication】可以打開報文收發的監控界面

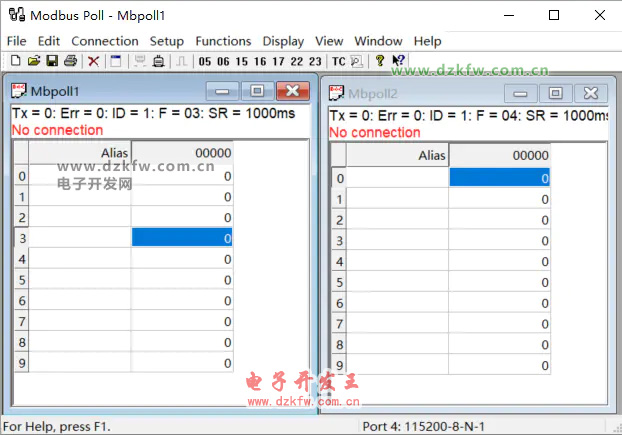

下圖主畫面中打開了兩個調試窗口，左邊窗口訪問ID=1的從設備，并且從地址0開始連續讀取10個保持寄存器的值。

其中【TX】代表發送命令的次數，【Err】表示錯誤的個數，【F=03】表示功能碼，【SR】表示發送命令的周期，即多長時間重復讀取寄存器一次。

用戶可以根據調試需求任意改變當前窗口的讀寫規則和對象。選擇“菜單”-“Read/Write Definition”，彈出修改對話框。

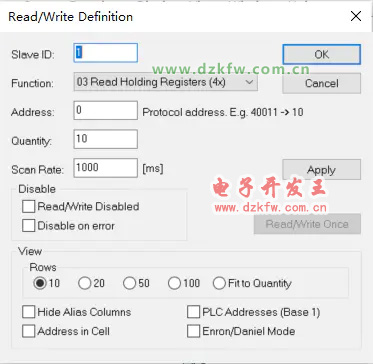

定義讀寫規則

【Slave ID】表示從設備ID
【Function】選擇讀寫功能
【Address】輸入讀寫起始地址
【Quantity】讀寫寄存器的數量
【Rows】標識窗口同時顯示的列數
【PLC Addresses(Base1)】如果勾選則所有寄存器基數將變換為1，否則默認寄存器的地址基數為0

Modbus Slave是Modbus從設備的工具。它用于接收主設備的命令包，并回送數據包�？捎糜跍y(cè)試和調試Modbus主站設備，便于觀察Modbus通訊過程中的各種報文數據。該軟件支持Modbus RTU、ASCII、TCP/IP等協議模式。

使用方法
【connection】選擇通訊方式
【Serial Settings】 選擇串口號并配置串口參數

下圖主畫面中打開了兩個調試窗口，左邊窗口訪問ID=1的主設備，并且從地址0開始連續讀取10個保持寄存器的值。
