西門子PLC S7-200 SMART是經濟性好的一款西門子PLC產品，它的產品種類豐富，配件多樣，軟件界面友好，并可以和西門子觸摸屏組合控制系統，是中小型自動化控制系統的優秀解決方案。西門子PLC S7-200 SMART采用了新型的設計方法，信號板可以擴展通訊接口，數字量接口，模擬量接口，并且能合理的分配空間，與此同時，它的CPU處理速度快，集成了SD卡插槽，通過通用的SD卡可實現程序的下載，數據存儲等操作，方便了用戶對它的維護。本文下面就為您介紹一下西門子PLC S7-200 SMART系列的信號板，供用戶在做自動化控制系統配置是使用過程中進行參考。

 西門子S7-200smart plc結構說明

　　一、西門子PLC S7-200 SMART信號板

　　西門子PLC S7-200 SMART信號板在安裝時，直接安裝在西門子PLC S7-200 SMART的本體上面，因此無需占用額外空間。對于少量的I/O擴展和通訊端口的擴展需求，信號板為用戶提供了便捷，經濟的解決方案。信號板有如下幾種類型：

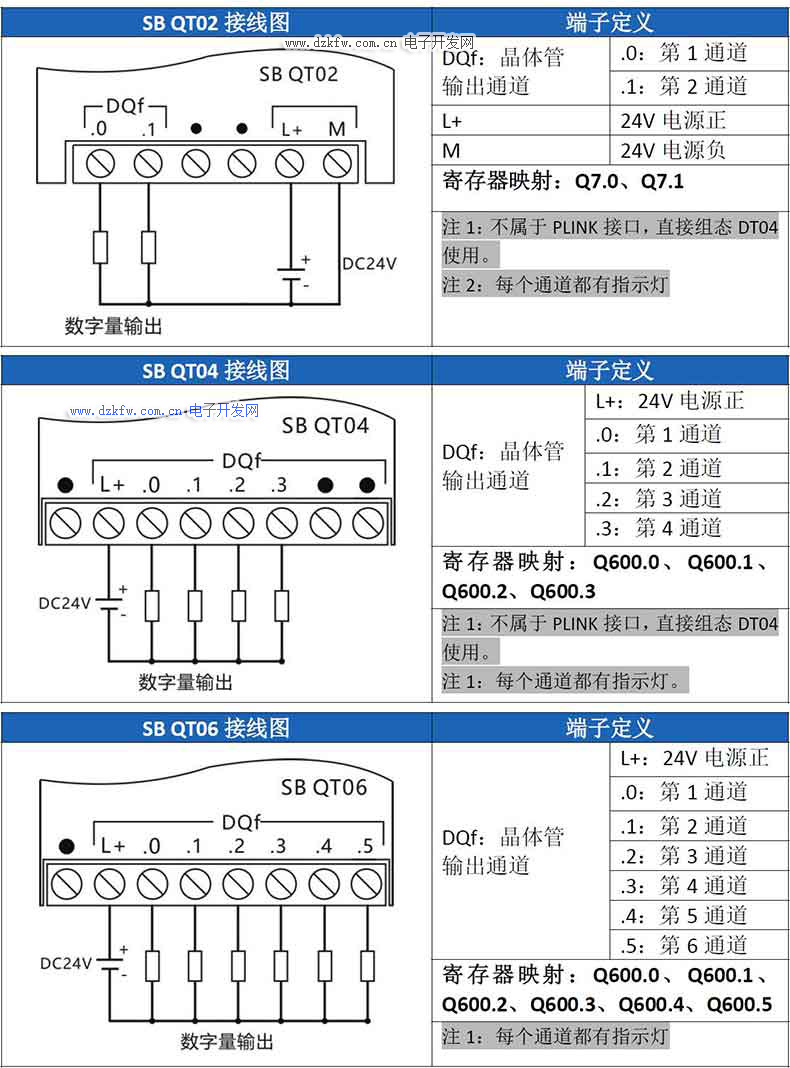

二、信號板使用說明如下：

三、小結

　　綜上所述，西門子PLC S7-200 SMART系列為用戶提供了多種類型的信號板，這些信號板可以裝配在CPU的本體上，用戶可以根據實際的自動化控制系統進行配置。西門子PLC S7-200 SMART系列的產品配置更加豐富，通訊功能更加強大，用戶在組態編程過程中更加快速簡單，而且可以和多種西門子產品進行通訊，并組成完整的控制系統解決方案，在各種控制系統中用途廣泛
