S7-200 SMART作為S7-200的升級款，在很多方面都進行了優化，使用更加的方便。其中運動控制的優化最為突出，S7-200運動控制頻率低，編程比較麻煩，優化后提供了很完善的向?qū)ЫM態，只需要按照步驟將向?qū)ЫM態好，系統會自動生成各個功能的子程序，然后根據工藝要求調用相應的子程序編程，使程序的編寫大為的簡化，本文就詳細的介紹運動向?qū)У慕M態。

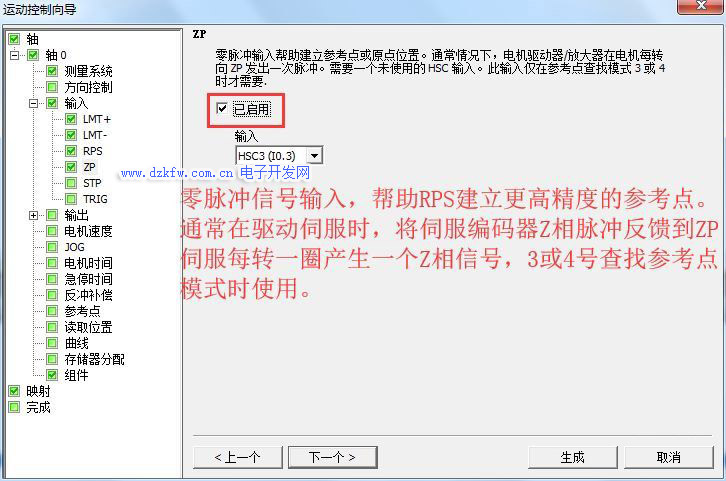

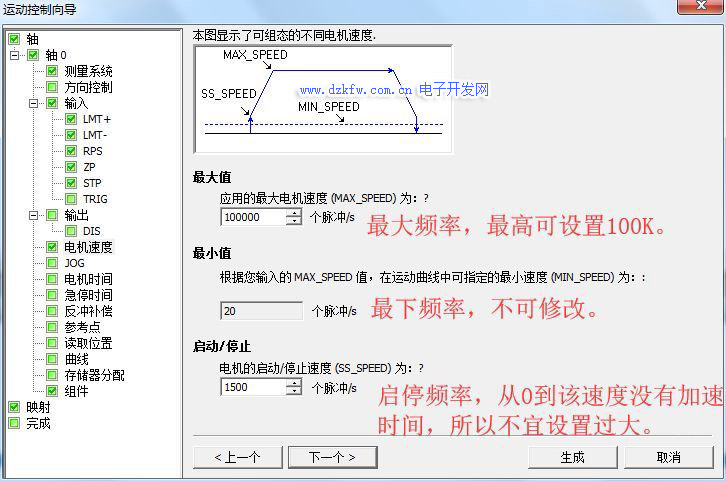

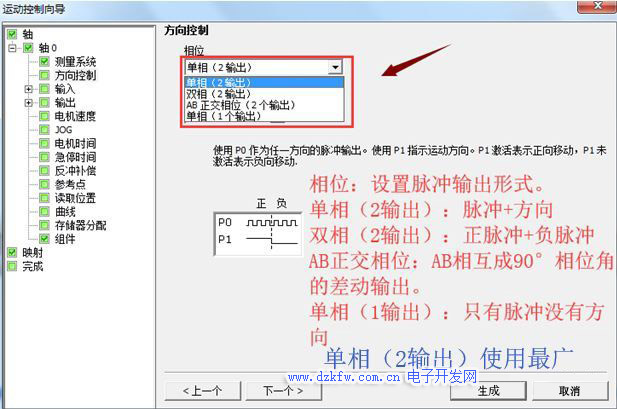

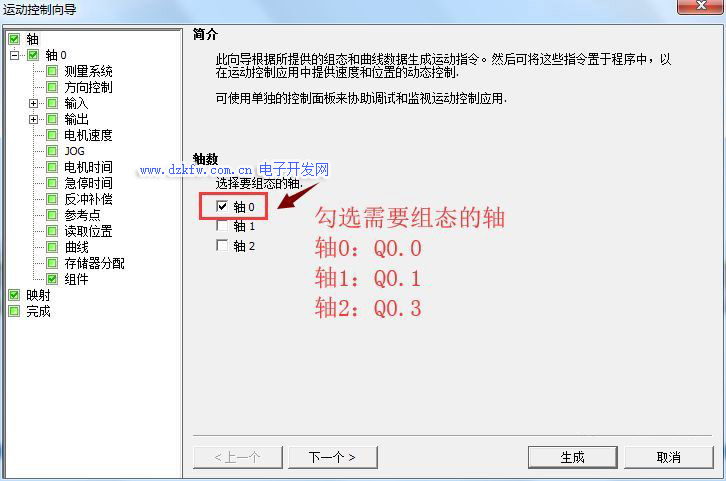

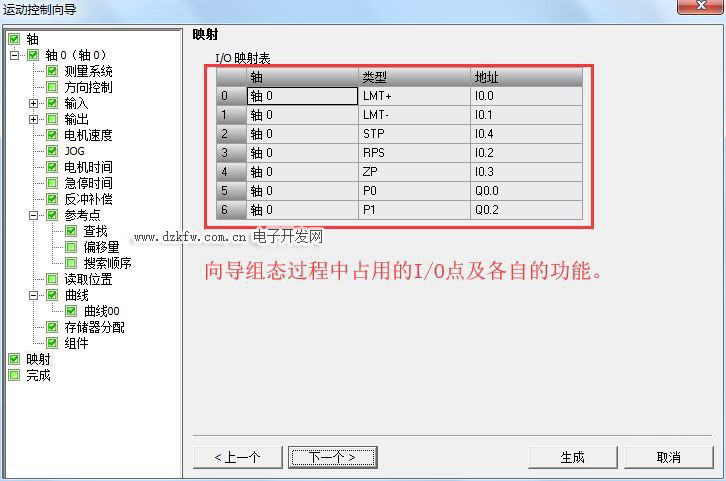

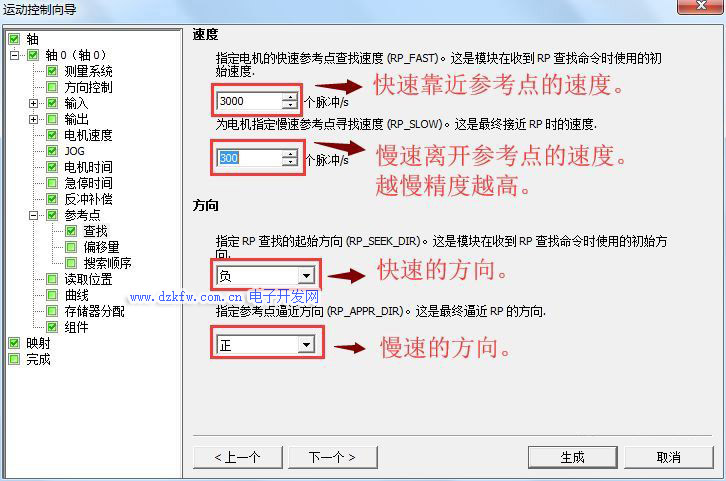

使用Step7 軟件在項目樹中找到向?qū)?gt;運動，向?qū)ЫM態步驟如下圖所示：

選擇工程單位則需要設置正確的運動參數，系統會根據設定的參數自動將距離和速度換算成脈沖數和脈沖頻率，所以設定的距離和速度都是浮點數。這種模式編程簡單，但是余數處理不夠靈活。

選擇相對脈沖則系統只能按照設定的脈沖數和脈沖頻率進行發脈沖，設定值為雙整數。需要自己編寫程序?qū)⒃O(shè)定距離和速度換算成脈沖和脈沖頻率，編程較為麻煩，但余數處理比較靈活。本文以相對脈沖模式為例。

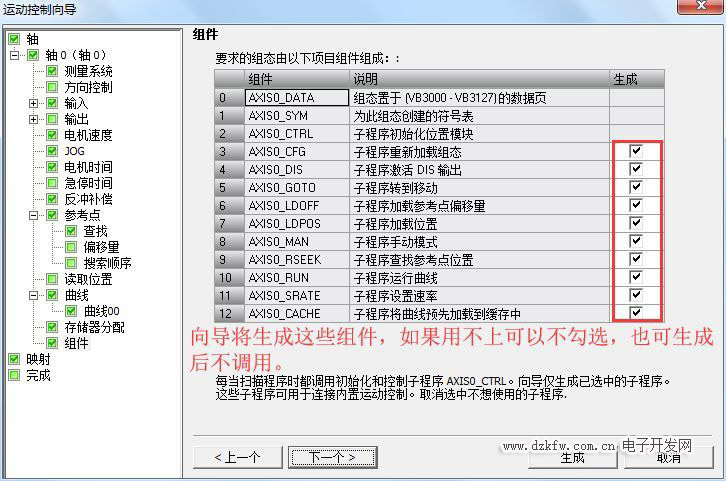

至此向?qū)ЫM態完成，點擊生成即可自動生成所需的運動子程序，后續只要調用相應的子程序編程即可。

注：上圖中未說明的步驟為使用較少的功能，可直接跳過。

生成后打開項目樹>指令>調用子程序,如下圖：

AXIS0_CTRL:運動軸初始化。

AXIS0_MAN:手動子例程。

AXIS0_GOTO：單段定量子例程。（可設置為相對或絕對）

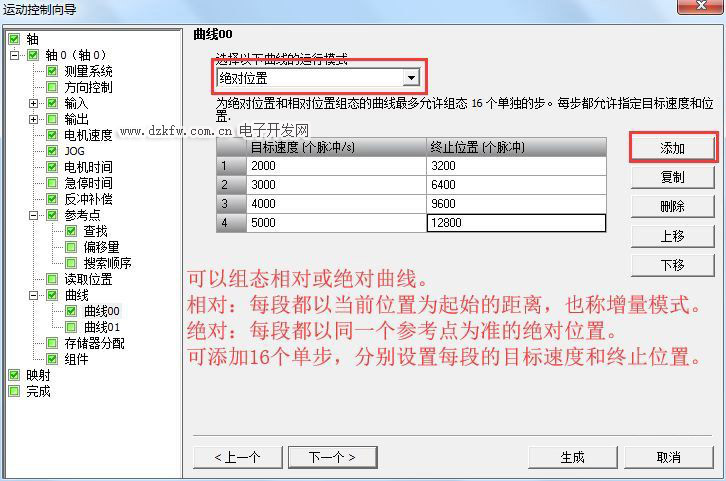

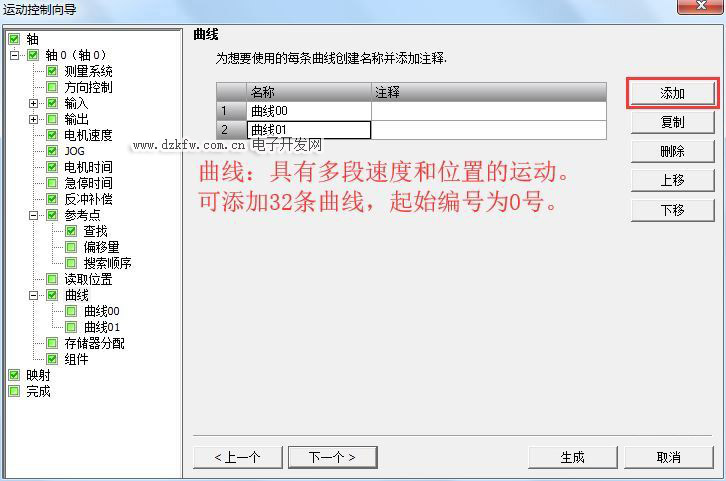

AXIS0_RUN：多段定量曲線子例程。調用向?qū)е薪M態的曲線運動。

AXIS0_RSEEK：搜尋參考點子例程。按照向?qū)е薪M態的搜尋速度和搜尋模式搜尋RPS建立參考點。

AXIS0_LDPOS:修改當前位置子例程，可以為運動建立一個虛擬的參考點。

AXIS0_SRATE:修改加減速及急停時間子例程。

AXIS0_CFG：重新加載組態子例程。修改向?qū)��?shù)據塊中數值后都要用CFG進行刷新才生效。

其它子例程應用較少，此處就不作介紹。
