S7-200模擬量輸入模塊（EM231，EM235）尋址

         每個模擬量擴展模塊，按擴展模塊的先后順序進行排序，其中，模擬量根據輸入、輸出不同分別排序。模擬量的數據格式為一個字長，所以地址必須從偶數字節開始，精度為12位；模擬量值為0-32000的數值。 輸入格式: AIW[起始字節地址] 如AIW0　　輸出格式: AQW[起始字節地址] AQW0每個模擬量輸入模塊，按模塊的先后順序地址為固定的，順序向后排。例:：AIW0，AIW2，AIW4……、AQW0，AQW2……。

         每個模擬量擴展模塊至少占兩個通道，即使第一個模塊只有一個輸出AQW0(EM235只有一個模擬量輸出)，第二個模塊模擬量輸出地址也應從AQW4開始尋址，以此類推。

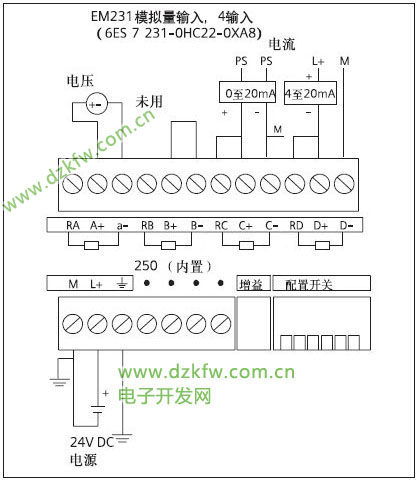

2.傳感器連接到S7-200 模擬量輸入模塊（EM231，EM235）有哪些注意事項？

         模擬量輸入模塊可以通過撥碼開關設置為不同的測量方式（電流電壓）。模塊開關的設置應用于整個模塊，一個模塊只能設置為一種測量范圍；而且開關設置只有在重新上電后才能生效。只能將輸入端同時設置為一種量程和格式，即相同的輸入量程和分辨率。

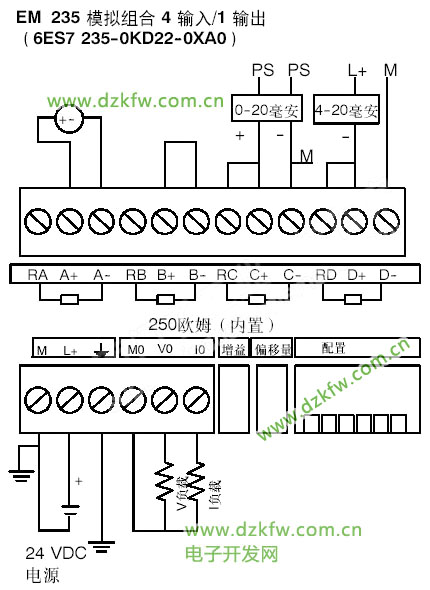

         EM235是最常用的模擬量擴展模塊，它實現了4路模擬量輸入和1路模擬量輸出功能。EM235模擬量擴展模塊的接線方法，對于電壓信號，按正、負極直接接入X＋和X－；對于電流信號，將RX和X＋短接后接入電流輸入信號的“＋”端；未連接傳感器的通道要將X＋和X－短接。

          注意:為避免共模電壓，須將M端與所有信號負端連接，未連接傳感器的通道要短接。當模擬量輸入PLC接收到一個變動很大的不穩定的值時，原因之一：你可能使用了一個自供電或隔離的傳感器電源，兩個電源沒有彼此連接，所以由此產生了一個很高的上下振動的共模電壓，影響模擬量輸入值。原因之二：可能是模擬量輸入模塊接線太長或絕緣不好。所以解決方法：1.連接傳感器輸入的負端與模塊上的公共M 端以補償此種波動。 （注意:事前要確定這是兩個電源間的唯一連接。如果另外一個連接已經存在了，當再添加公共連接時可能會產生一個多余的補償電流。）

         當出現模擬量輸入PLC接收到信號變化很慢，這可能是你使用了濾波器，可以通過降低濾波采樣數，或取消模擬量濾波方式解決。

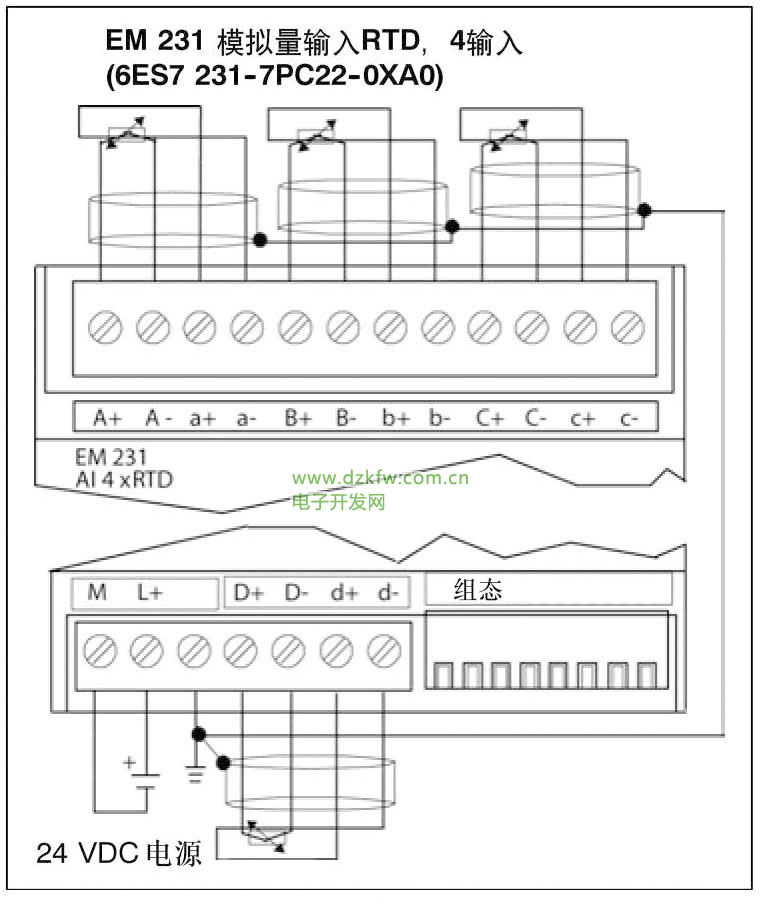

3.關于EM235是否能用于熱電阻測溫問題？

     EM235不是用于與熱電阻連接測量溫度的模塊，勉強使用容易帶來故障。

4.關于EM235輸入校準問題：

     模擬量輸入模塊使用前應進行輸入校準。其實出廠前已經進行了輸入校準，如果OFFSET和GAIN電位器已被重新調整，需要重新進行輸入校準。其步驟如下：

A、切斷模塊電源，選擇需要的輸入范圍。

B、 接通CPU和模塊電源，使模塊穩定15分鐘。

C、用一個變送器，一個電壓源或一個電流源，將零值信號加到一個輸入端。

D、 讀取適當?shù)妮斎胪ǖ涝贑PU中的測量值。

E、 調節OFFSET（偏置）電位計，直到讀數為零，或所需要的數字?jǐn)?shù)據值。

F、將一個滿刻度值信號接到輸入端子中的一個，讀出送到CPU的值。

G、 調節GAIN（增益）電位計，直到讀數為32000或所需要的數字?jǐn)?shù)據值。

H、必要時，重復偏置和增益校準過程。

5.模擬量值和A/D轉換值的轉換問題：

     假設模擬量的標準電信號是A0—Am（如：4—20mA），A/D轉換后數值為D0—Dm（如：6400—32000），設模擬量的標準電信號是A，A/D轉換后的相應數值為D，由于是線性關系，函數關系A(chǔ)＝f（D）可以表示為數學方程：

     A＝（D－D0）×（Am－A0）／（Dm－D0）＋A0。

     根據該方程式，可以方便地根據D值計算出A值。將該方程式逆變換，得出函數關系D＝f（A）可以表示為數學方程：

     D＝（A－A0）×（Dm－D0）／（Am－A0）＋D0。

     具體舉一個實例，以S7-200和4—20mA為例，經A/D轉換后，我們得到的數值是6400—32000，即A0＝4，Am＝20，D0＝6400，Dm＝32000，代入公式，得出：

     A＝（D－6400）×（20－4）／（32000－6400）＋4

     假設該模擬量與AIW0對應，則當AIW0的值為12800時，相應的模擬電信號是6400×16／25600＋4＝8mA。

     又如，某溫度傳感器，－10—60℃與4—20mA相對應，以T表示溫度值，AIW0為PLC模擬量采樣值，則根據上式直接代入得出：

     T=70×（AIW0－6400）／25600－10

     可以用T 直接顯示溫度值。

     模擬量值和A/D轉換值的轉換理解起來比較困難，該段多讀幾遍，結合所舉例子，就會理解。為了讓您方便地理解，我們再舉一個例子：

     某壓力變送器，當壓力達到滿量程5MPa時，壓力變送器的輸出電流是20mA，AIW0的數值是32000�？梢�，每毫安對應的A/D值為32000/20，測得當壓力為0.1MPa時，壓力變送器的電流應為4mA，A/D值為（32000/20）×4＝6400。由此得出，AIW0的數值轉換為實際壓力值（單位為KPa）的計算公式為：

     VW0的值＝(AIW0的值－6400)(5000－100)/(32000－6400)＋100（單位：KPa）

編程實例

     您可以組建一個小的實例系統演示模擬量編程。本實例的的CPU是CPU222，僅帶一個模擬量擴展模塊EM235，該模塊的第一個通道連接一塊帶4—20mA變送輸出的溫度顯示儀表，該儀表的量程設置為0—100度，即0度時輸出4mA，100度時輸出20mA。溫度顯示儀表的鉑電阻輸入端接入一個220歐姆可調電位器，簡單編程如下：

     溫度顯示值＝（AIW0-6400）/256

編譯并運行程序，觀察程序狀態，VW30即為顯示的溫度值，對照儀表顯示值是否一致
