實際工程中，我們要面對很多工程量，如壓力、溫度、流量、物位等，他們要使用各種類型傳感器進行測量，傳感器再將測量值通過輸出標準電壓、電流、溫度或電阻信號供 PLC 采集，PLC的模擬量輸入模板將該電壓、電流、溫度、或電阻信號等模擬量轉換成數字量—整形數 (INT) 。在 PLC 程序內部要對相應的信號進行比較、運算時，常需將該信號轉換成實際物理值，這樣這個數值才具有實際意義。相反，我們要控制一些執行機構（如比例閥，電動閥等）需要將控制值轉換成與實際工程量對應的整形數，再經模擬量輸出模板轉換成電壓、電流信號去控制現場執行機構。要完成輸入、輸出模擬量轉換，就需要在程序中調用功能塊完成量程轉換。
例如一個壓力調節回路中，壓力變送器輸出 4-20mA DC 信號到 SM331 模擬量輸入模板，SM331 模板將該信號轉換成 0-27648 的整形數，然后在程序中要調用 FC105 將該值轉換成 0-10.0 （MPa ）的工程量（實數），經 PID 運算后得到的結果仍為實數，要用 FC106 轉換為對應閥門開度 0-100% 的整形數 0-27648 后，經 SM332 模擬量輸出模板輸出 4-20mA DC 信號到調節閥的執行機構。
2、STEP 7調用FC105，FC106進行模擬量轉換編程
2.1 FC105/FC106 在哪里

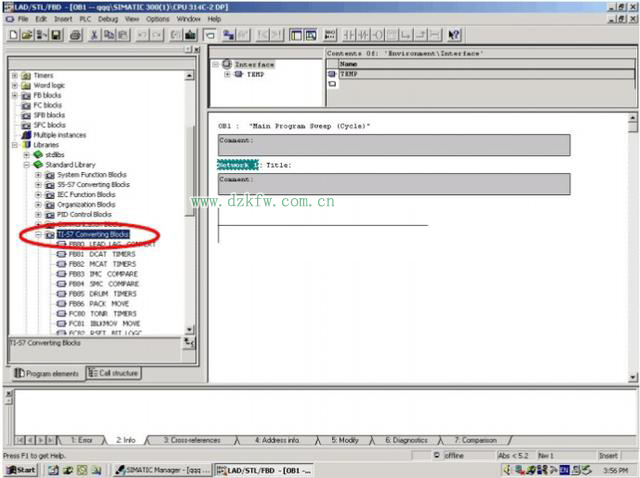

在編程界面下，在 Program elements 中的 Libraries 下的 Standard Library 下的 TI-S7

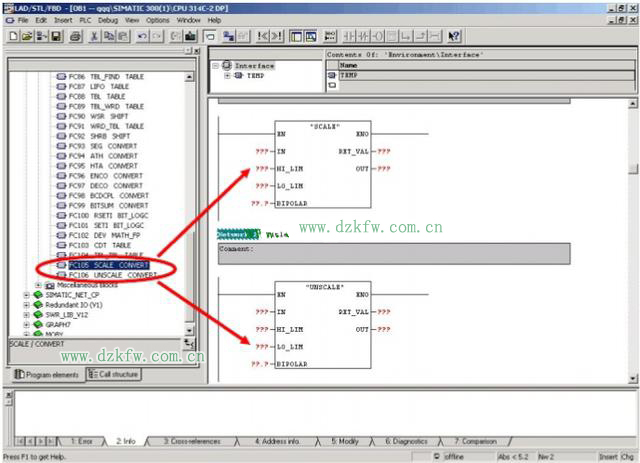

Converting Blocks 中就可以找到，見下圖：
模擬量
模擬量
注意： 請不要使用 S5-S7 Converting Blocks 下的 FC105, FC106 ，該路徑下的功能是用于 S5輸入輸出模板的，在 S7 輸入輸出模板上無法使用。
2.1.1 FC105 功能描述
SCALE （FC105 ）功能將一個整形數 INTEGER （IN）轉換成上限、下限之間的實際的工程值(LO_LIM and HI_LIM) ，結果寫到 OUT 。公式如下：
OUT = [ ((FLOAT (IN) – K1)/(K2 –K1)) * (HI_LIM –LO_LIM)] + LO_LIM
常數 K1 和 K2 的值取決于輸入值（ IN）是雙極性 BIPOLAR 還是單極性 UNIPOLAR 。
雙極性 BIPOLAR ：即輸入的整形數為 – 27648到 27648 ，此時
K1 = – 27648.0，
K2 =+27648.0
單極性 UNIPOLAR ：即輸入的整形數為 0 到 27648 ，此時 K1 = 0.0 ， K2 = +27648.0如果輸入的整形數大于 K2 ，輸出 (OUT) 限位到 HI_LIM, 并返回錯誤代碼。 如果輸入的整形數小于 K1，輸出限位到 LO_LIM ，并返回錯誤代碼。diangon.com版權所有！反向定標的實現是通過定義 LO_LIM > HI_LIM 來實現的。反向定標后的輸出值隨著輸入值的增大而減小。
2.1.2 FC106 功能描述
UNSCALE （FC106 ）功能將一個實數 REAL (IN) 轉換成上限、下限之間的實際的工程值
(LO_LIM and HI_LIM) ，數據類型為整形數。結果寫到 OUT 。公式如下：
OUT = [ ((IN –LO_LIM)/(HI_LIM –LO_LIM)) * (K2 –K1) ] + K1
常數 K1 和 K2 的值取決于輸入值（ IN）是雙極性 BIPOLAR 還是單極性 UNIPOLAR 。
如果輸入值在下限 LO_LIM 和上限 HI_LIM 的范圍以外，輸出 (OUT) 限位到與其相近的上限或下限值（視其單極性 UNIPOLAR 或雙極性 BIPOLAR 而定），并返回錯誤代碼。
2.2下面給大家舉個例子：
如輸入 I0.0 為 1， SCALE 功能被執行。下面的例子中，整形數 22 將被轉換成 0.0 到 100.0 的實數并寫到 OUT。輸入是雙極性 BIPOLAR ，用 I2.0 來設置。

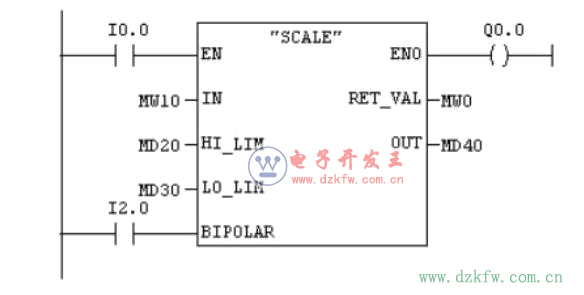

程序中調用的FC105
執行前：
IN----------------------MW10=22
HI_LIM---------------MD20=100.0
LO_LIM--------------MD30=0.0
OUT-------------------MD40=0.0
BIPOLAR------------I2.0=TRUE
執行后：
OUT------------------MD40=50.03978588
FC106與上同，不在舉例了。
注意： 通常在一個項目都有不只一個模擬量需要轉換， FC105 和 FC106 在程序中都可多次調
用，調用的方法同上述例子程序。
