會員注冊本文以Protel 99Se提供的4 Port Serial Interface為例進行說明。
1．打開PCB圖， 選擇菜單File→Export，導出Protel的網絡表，文件名簡寫為Serial.Net。

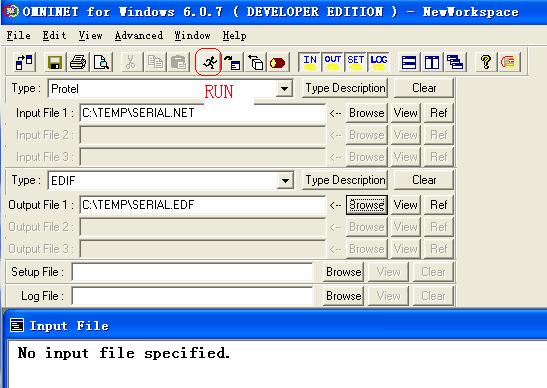

2．啟動程序Omninet for Windows，輸入文件類型(Type)選Protel，Input File 1里用Browse指定網絡表文件的位置。
輸出文件類型(Type)選EDIF。Output File 1指定輸出文件的文件名和路徑。
然后點擊Run(跑動的小人)。

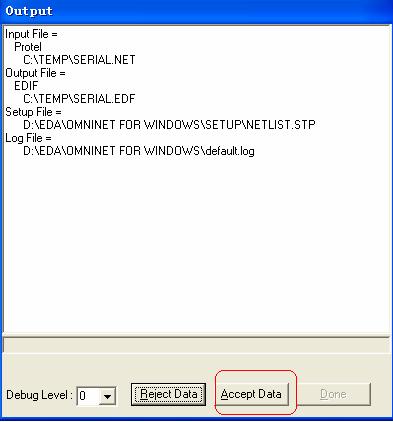

系統彈出一個輸出窗口，點擊Accept Data。完成后點擊“確定”，再點擊“Done”關閉輸出窗口。退出Omninet for Windows。

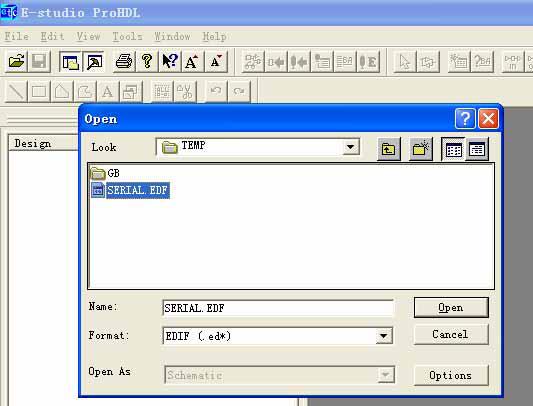

3．啟動E-Studio軟件，打開第2步生成的EDIF文件。

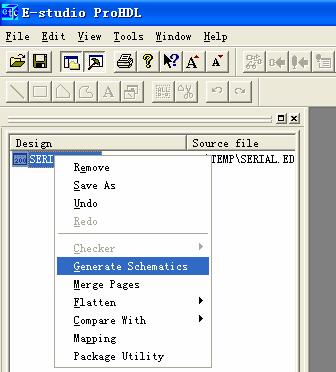

4．右鍵點擊Serial.EDF文件，選擇Generate Schamatics：
系統彈出窗口。
點擊確定。
Protel PCB 轉SCH詳解,pcb轉sch
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2011-3-11
Tags：protel,sch,pcb轉sch,pcb
