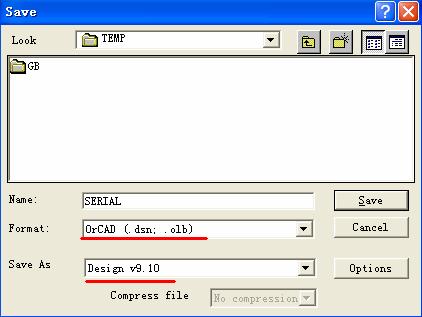

會員注冊5．選擇菜單File－Save As，輸出格式選ORCAD 9.10。
點擊Save保存。彈出窗口中點擊“確定”結束。

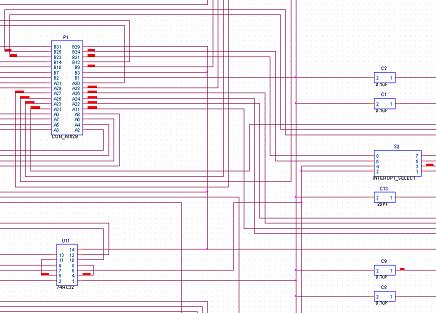

生成的原理圖已經可以在ORCAD中打開了。圖紙可有點大啊！下圖只是其中的一部分。
圖紙沒有層次的概念，不管電路有多復雜，只有一張平面圖。
6．將ORCAD的原理圖轉為Protel的原理圖。
因為E-Studio的輸出格式沒有Protel，所以必須另外轉換。推薦使用Protel 2004，其轉換效果較好。
啟動DXP 2004，選擇菜單File－Open，文件類型選Orcad Capture Design(*.DSN)。

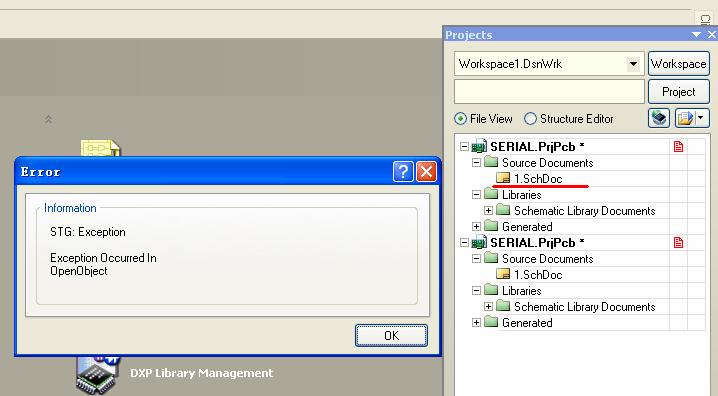

點擊“打開”。打開過程中出現了一個錯誤，但文件轉換還是成功了。點擊OK關閉錯誤窗口。
雙擊1.SchDoc，文件可以被正常打開
選擇菜單File－Save AS，選擇Schematic Binary 4.0 (*.Sch)，這就是99Se能夠打開的格式。
到此，Protel 99Se PCB轉原理圖完成。
需要說明的是，這樣的轉換對于PCB上元件較少的可能好用，但如果PCB上元件很多，則轉換出來的原理圖非常龐大，網絡連接極其復雜，恐怕要看懂還是很困難，因為它沒有層次、總線概念，也不會分成多張子圖，所有網絡是全部連接的。

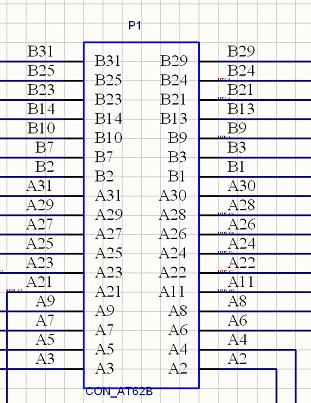

另外，PCB中沒有連接的管腳在轉換出來的原理圖上不再存在。如下圖的AT總線62芯插槽，變成了一個34芯元件。
還有一點不好的是器件的封裝信息沒有了，必須重新填寫。雖然沒有封裝信息，但網絡名保留非常完整，經網絡比較，沒有發現有遺漏的網絡。
