會員注冊發動機充電系統組成部件
發動機充電系統組成部件主要有下面這些：
1、交流發電機：是汽車的主要電源，將機械能轉化為電能的裝置，發動機在怠速以上轉速時運轉 2、電壓調節器：又稱穩壓器，當發電機的負載和轉速在正常情況下時，保持發電機輸出電壓在規定范圍內。 3、點火開關 ：用于接通或切斷充電系統激磁電路。 4、蓄電池：當發電機啟動時或發電機不發電時，蓄電池向汽車電器設備供電。 5、充電指示燈：充電指示燈亮，說明充電系統有故障。
發電機
傳動皮帶驅動發電機（下圖）。當轉子旋轉時，它將使定子線圈產生交流電（AC）。然后，交流電壓通過一系列二極管整流。整流電壓轉換成供車輛電氣系統使用的直流電（DC），以維持電氣負載和蓄電池充電。電壓調節器與發電機控制裝置集成一體，控制著發電機的輸出，一般不可維修。電壓調節器控制供給轉子的電流大小。如果發電機磁場控制電路出現故障，則發電機默認輸出電壓為13.8V。
車身控制模塊
車身控制模塊與發動機控制模塊和儀表板組合儀表通信以進行電源管理操作。車身控制模塊確定發電機輸出，并發送信息到發動機控制模塊，以控制發電機接通信號電路。它監測來自發動機控制模塊的發電機磁場占空比信號電路信息，以控制發電機。它監測蓄電池電流傳感器、蓄電池正極電壓電路，并估計蓄電池溫度以確定蓄電池充電狀態。車身控制模塊進行怠速提高。
蓄電池電流傳感器

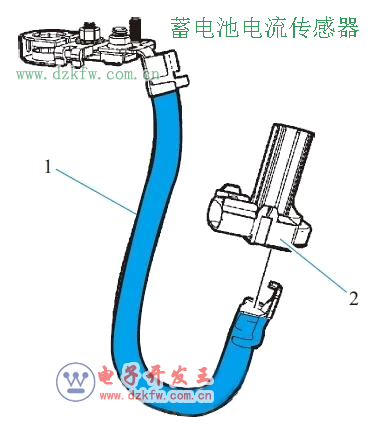

電流傳感器
1—蓄電池負極電纜；2—電流傳感器
蓄電池電流傳感器與蓄電池處的蓄電池負極或正極電纜連接在一起。蓄電池電流傳感器是一個3 線式霍爾效應電流傳感器。蓄電池電流傳感器監測蓄電池電流。它直接輸入到車身控制模塊中。
發動機控制模塊
發動機運行時，發動機控制模塊將發電機接通信號發送至發電機以打開調節器。發電機電壓調節器通過控制轉子的電流從而控制輸出電壓。轉子電流與調節器供給的電脈沖寬度成正比。發動機啟動后，調節器通過內部導線檢測定子上的交流電壓從而感應發電機的轉動。
一旦發動機運行，調節器通過控制脈沖寬度來改變勵磁場電流。這就能調節發電機輸出電壓，使蓄電池正常充電以及電氣系統正常運行。發電機磁場占空比端子連接到內部電壓調節器和外部發動機控制模塊。當電壓調節器檢測到充電系統故障時，向此電路提供搭鐵以向發動機控制模塊發送信號，提示存在故障。發動機控制模塊監測發電機磁場占空比信號電路，并接收基于車身控制模塊信息而做出的控制指令。
儀表板組合儀表
充電系統出現故障時，儀表板組合儀表會提示。
