電感三點式振蕩電路

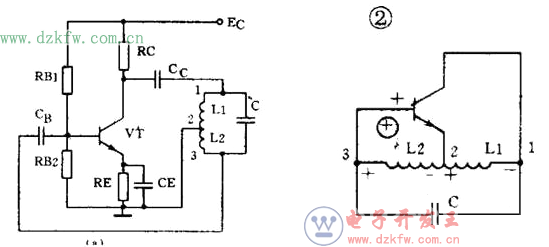

圖1（a）是另一種常用的電感三點式振蕩電路。圖中電感L1、L2和電容C組成起選頻作用的諧振電路。從L2上取出反饋電壓加到晶體管VT的基極。從圖2（b）看到，晶體管的輸入電壓和反饋電壓是同相的，滿足相位平衡條件的，因此電路能起振。由于晶體管的3個極是分別接在電感的3個點上的，因此被稱為電感三點式振蕩電路。
電感三點式振蕩電路的特點是：頻率范圍寬、容易起振，但輸出含有較多高次調波，波形較差。它的振蕩頻率是：f0=1/2πLC，其中L=L1＋L2＋2M。常用于產生幾十兆赫以下的正弦波信號。
電容三點式振蕩電路
還有一種常用的振蕩電路是電容三點式振蕩電路，見圖2（a）。圖中電感L和電容C1、C2組成起選頻作用的諧振電路，從電容C2上取出反饋電壓加到晶體管VT的基極。從圖2（b）看到，晶體管的輸入電壓和反饋電壓同相，滿足相位平衡條件，因此電路能起振。由于電路中晶體管的3個極分別接在電容C1、C2的3個點上，因此被稱為電容三點式振蕩電路。
電容三點式振蕩電路的特點是：頻率穩定度較高，輸出波形好，頻率可以高達100兆赫以上，但頻率調節范圍較小，因此適合于作固定頻率的振蕩器。它的振蕩頻率是：f0=1/2πLC，其中C=C1C2C1+C2。
最簡單的電容振蕩電路圖（二）

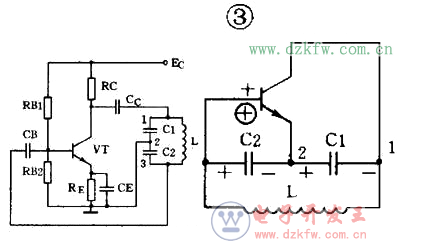

電容三點式振蕩電路原理：

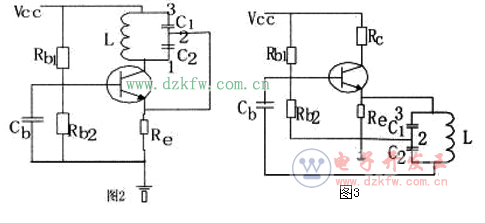

如圖2和圖3所示，是兩個電容三點式的振蕩電路。我們應用射同基反判斷相位條件是否滿足。
先看圖2，圖2中晶體管的發射極接的是三點式選頻網絡的2端，集電極接的是1端，基極在交流通路中接地，所以基極相當于接的是3端。發射極與基極問接的單個選頻器件是電容C2，發射極與集電極之間接的是電容Cl，發射極與其他兩個電極之間接的是電抗性質相同的電容，所以射同已經滿足；基極與發射極接的電容C2，基極與集電極之間接的單個選頻器件是電感L，電感與電容是兩個電抗性質相反的器件，所以基反也是滿足的，圖2電路支流通路正常，又滿足射同基反的條件，所以是可以振蕩的。
再看圖3。放大器的組態雖然與圖2不同，按射同基反分析仍然滿足射同基反，直流通路正常，該電路也可以振蕩。如果用相位條件判別也是滿足的。

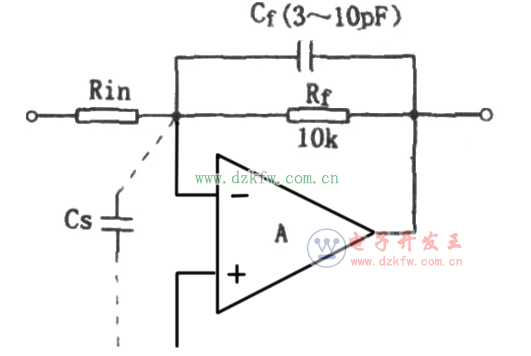

最簡單的電容振蕩電路圖（三）
在振蕩電路中，能使振蕩信號的頻率范圍得到擴大的電容，它與主電容并聯起輔助作用。
最簡單的電容振蕩電路圖（四）

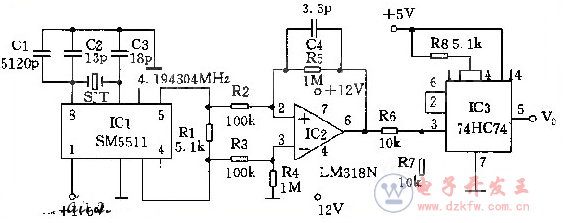

工作原理：電路如圖所示。IC1通電后，在其3腳與5腳分別產生正的與負的窄幅脈沖信號。兩路脈沖信號經高速運算放大器IC2比較放大后合并成周期為1秒的窄幅脈沖信號，經IC3D型觸發器后變成周期為2秒，占空比為1的秒脈沖信號。
調節微調電容C1可以改變石英諧振器SJT的振蕩頻率。配合高精度的高頻計數器調節電容C1便可以得到精確的秒脈沖信號。
精確的秒脈沖信號產生器電路圖
精確的基準時鐘振蕩電路：沖信號產生器

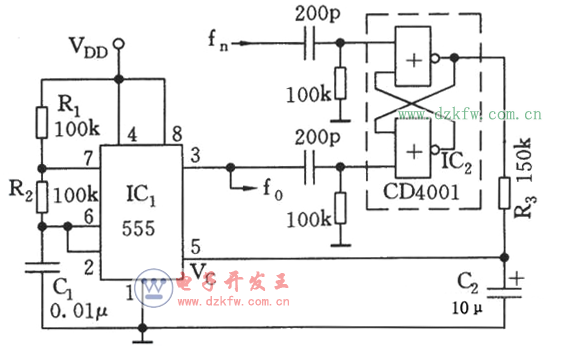

如圖所示，由555和R1、R2、C1組成可控的多諧振蕩器，它的振蕩頻率除與RC時間常數有關外，還可由控制端的直流電平來調節。而該直流電平由基準頻率f。和555輸出的振蕩波頻率fo=Nfn共同鎖定的RS觸發器輸出的方波，經低通濾波后產生。CD4001的兩個或非門電路組成RS觸發器，RS觸發器在鎖定情況下，輸出的占空比不變，因而濾波后的直流電平不變。若555的振蕩頻率f0向高漂移（或fn下降），則占空比加大，直流控制電平會相應增加，會使頻率下降；反之亦然。
時鐘同步的振蕩器電路

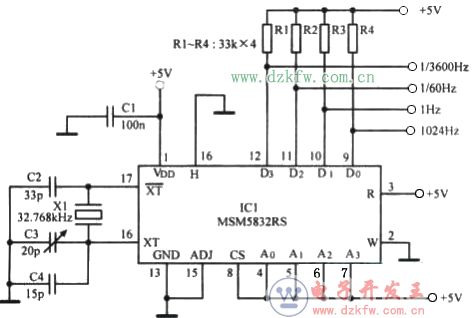

編程的時鐘振蕩器電路圖
石英晶體矩形波振蕩器電路主要用于比較新穎的數字系統的時鐘脈沖發生器。該電路的石英晶體處于諧振狀態時傳輸量最大，這時便按晶體的諧振蕩率振蕩。由于LM111的高輸出阻抗與C2的隔離作用，使得石英晶體的負載非常輕。振蕩頻率的穩定度極高。該電路右獲得100KHz的矩形波輸出。
石英晶體矩形波振蕩器電路圖
