會員注冊RC串并聯網絡振蕩電路用以產生低頻正弦波信號，是一種使用十分廣泛的RC振蕩電路。

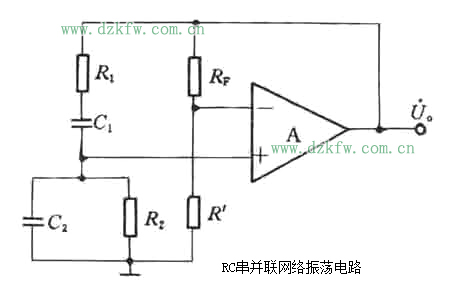

振蕩電路的原理圖如上圖所示。其中集成運放A作為放大電路，它的選頻網絡是一個由R、C元件組成的串并聯網絡，RF和R’支路引入一個負反饋。由圖可見，串并聯網絡中的R1、C1和R2、C2以及負反饋支路中的RF和R’正好組成一個電橋的四個臂，因此這種電路又稱為文氏電橋振蕩電路。
一、RC串并聯網絡的選頻特性
當f=fo=1/2 RC時，Uf的幅值達到最大，等于U幅值的1/3，同時Uf與U同相。
二、振蕩頻率與起振條件
1、振蕩頻率
為了滿足振蕩的相位平衡條件，要求 ΨA+ΨF=±2nπ。以上分析說明當f=fo時，串并聯網絡的ΨF=0，如果在此頻率下能使放大電路的ΨA=±2nπ，即放大電路的輸出電壓與輸入電壓同相，即可達到相位平衡條件。在圖1的RC串并聯網絡振蕩電路原理圖中，放大部分是集成運放，采用同相輸入方式，則在中頻范圍內 ΨA近似等于零。因此，電路在fo時ΨA+ΨF=0，而對于其他任何頻率，則不滿足振蕩的相位平衡條件，所以電路的振蕩頻率為
(1)
2、起振條件
已經知道當f=fo時，|F|=1/3。為了滿足振蕩的幅度平衡條件，必須使|AF|>1，由此可以求得振蕩電路的起振條件為
|A| > 3 （2）
因同相比例運算電路的電壓放大倍數為
為了使|A|=Auf>3，圖1所示振蕩電路中負反饋支路的參數應滿足以下關系:
RF > 2R’ (3)
三、振蕩電路中的負反饋
根據以上分析可知，RC串并聯網絡振蕩電路中，只要達到|A|>3，即可滿足產生正弦波振蕩的起振條件。如果|A|的值過大，由于振蕩偏度超出放大電路的線性放大范圍而進入非線性區，輸出波形將產生明顯的失真。另外，放大電路的放大倍數因受環境溫度及元件老化等因素影響，也要發生波動。以上情況都將直接影響振蕩電路輸出波形的質量，因此，通常都在放大電路中引入負反饋以改善振蕩波形。在圖1所示的RC串并聯網絡振蕩電路中，電阻RF和R’引入了一個電壓串聯負反饋，它的作用不僅可以挺高放大倍數的穩定性，改善振蕩電路的輸出波形，而且能夠進一步提高放大電路的輸入電阻，降低輸出電阻，從而減小了放大電路對RC串并聯網絡選頻特性的影響，提高了振蕩電路的帶負載能力。
改變電阻RF和R’阻值的大小可以調節負反饋的深度。RF愈小，則負反饋系數F=R’/ RF+R’愈大，負反饋深度愈深，放大電路的電壓放大倍數愈�。环粗�，RF愈大，則負反饋系數F愈小，即負反饋愈弱，電壓放大倍數愈大。如電壓放大倍數太小，不能滿足|A|>3條件，則振蕩電路不能起振；如電壓放大倍數不大，則可能輸出幅度太大，使振蕩波形產生明顯的非線性失真，應調整RF和R’的阻值，使振蕩電路產生比較穩定而失真較小的正弦波信號。
四、振蕩頻率的調節
只要改變電阻R或電容C的值，即可調節振蕩頻率。例如，在RC串并聯網絡中，利用波段開關換接不同容量的電容對振蕩頻率進行粗調，利用同軸電位器對振蕩頻率進行細調。采用這種辦法可以很方便地在--個比較寬廣的范圍內對振蕩頻率進行連續調節。
