在制藥、水廠等一些對除塵要求比較嚴格的車間，人、物進入這些場合首先需要進行除塵處理，為了保證除塵操作的嚴格進行，避免人為因素對除塵要求的影響，可以用PLC對除塵室的門進行有效控制。下面將介紹某無塵車間進門時對人或物進行除塵的過程。1. 控制要求
人或物進入無污染、無塵車間前，首先在除塵室嚴格進行指定時間的除塵才能進入車間，否則門打不開，進入不了車間。除塵室的結構如圖7-37所示。圖中第一道門處設有兩個傳感器：開門傳感器和關門傳感器；除塵室內有兩臺風機，用來除塵；第二道門上裝有電磁鎖和開門傳感器，電磁鎖在系統控制下自動鎖上或打開。進入室內需要除塵，出來時不需除塵。
具體控制要求如下：
進入車間時必須先打開第一道門進入除塵室，進行除塵。當第一道門打開時，開門傳感器動作，第一道門關上時關門傳感器動作，第一道門關上后，風機開始吹風，電磁鎖把第二道門鎖上并延時20s后，風機自動停止，電磁鎖自動打開，此時可打開第二道門進入室內。第二道門打開時相應的開門傳感器動作。人從室內出來時，第二道門的開門傳感器先動作，第一道門的開門傳感器才動作，關門傳感器與進入時動作相同，出來時不需除塵，所以風機、電磁鎖均不動作。
2. I/O分配
輸入 輸出第一道門的開門傳感器 I0.0 風機1 Q0.0
第一道門的關門傳感器 I0.1 風機2 Q0.1
第二道門的開門傳感器 I0.2 電磁鎖 Q0.2
3. 程序設計

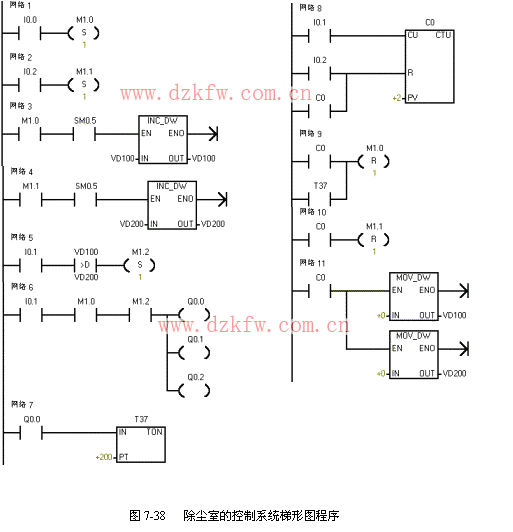

除塵室的控制系統梯形圖程序如圖7-38所示。4. 程序的調試和運行
輸入程序編譯無誤后，按除塵室的工藝要求調試程序，并記錄結果。
