會員注冊1、繼電器輸出接線：

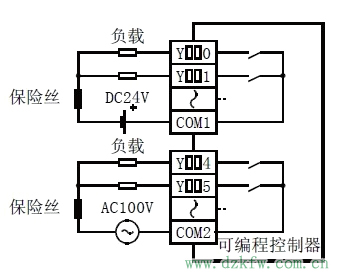

如果是繼電器輸出的PLC在接線的時候應該注意電壓的范圍，對于直流應使用DC30V以下，對于交流應使用AC240V以下的電源。接線圖如圖所示：
因其為繼電器輸出型，所以對于電壓的接法來說，在接線的時候可以不考慮正負的問題。
2、晶體管輸出：

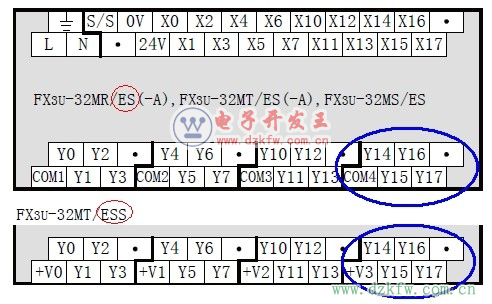

晶體管輸出的PLC其輸出所接電源為DC5V~Dc30V。如何來判斷其是源型輸出還是漏型輸出呢？主要有兩個方面如圖所示：
1、對照上圖型號說明，根據型號判斷：T/ES：表示漏型輸出，T/ESS：表現源型輸出。
2、根據公共端來判斷：對于漏型輸出，公共端為負，用的是Com表示。而對于源型輸出，公共端為正，用+V表示。
漏型接線：
源型接法：

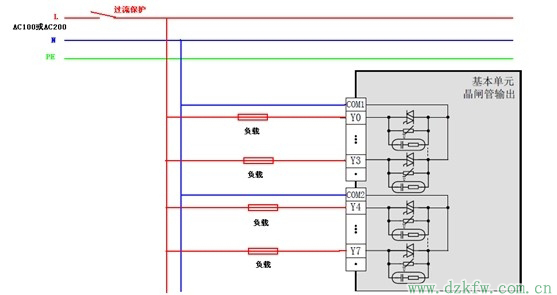

晶閘管輸出：
使用電源為AC100V或是AC200V，因使用的是交流電源，所以在接線的時候可以不考慮正負方向。
晶閘管PLC的型號為S/ES
