會員注冊大門如圖15-1所示。其中：
K1：關門接觸器；
K2：開門接觸器；
S0：停止按鈕；
S1：開門按鈕；
S2：關門按鈕；
S3：開門限位開關；
S4：關門限位開關；
S5：安全開關。
控制要求：
用開門按鈕開門，用關門按鈕關門，正常情況下，門是全關或是全開的，但是任何情況下可以使用停止按鈕停止門的運行。
當關門時有人觸及安全開關，則門立刻停止關門，然后開門。
本例題的參考梯形程序如圖15-2所示。

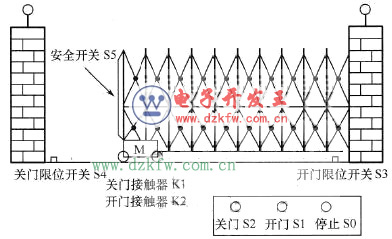

圖15-1 實例的示意圖

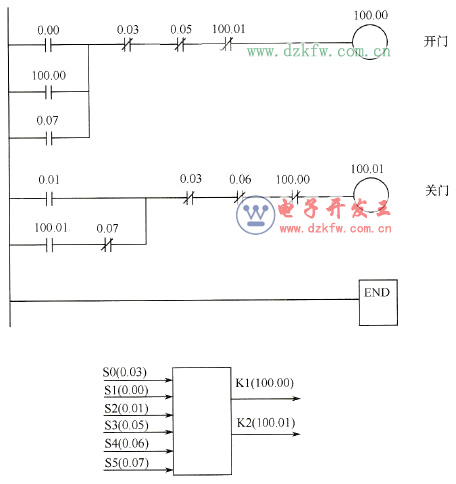

圖15-2 實例的梯形圖
CP1H系列PLC在大門控制系統中的應用梯形圖實例
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2019-06-13
Tags：大門控制,梯形圖實例
