會員注冊隨著人們生活環境的不斷改善和美化，在許多場合可以看到彩色霓虹燈。LED彩燈由于其豐富的燈光色彩、低廉的造價以及控制簡單等特點而得到了廣泛的應用，用彩燈來裝飾街道和城市建筑物已經成為一種時尚。但目前市場上各式各樣的LED彩燈控制器大多數用全硬件電路實現，電路結構復雜、功能單一。這種彩燈控制器結構往往有芯片過多、電路復雜、功率損耗大等缺點。一旦制成成品只能按固定的模式閃亮，從功能效果上看，亮燈模式少而且樣式單調，不能根據不同場合、不同時間段的需求來調節亮燈時間、模式、閃爍頻率等動態參數，缺乏用戶可操作性，影響亮燈效果。
PLC由于具有可靠性高、抗干擾能力強、適用性強、維護方便、體積小、能耗低等優點，在人們的日常生活中得到了越來越廣泛的應用，本節將就PLC在節日彩燈控制中的應用進行介紹。
一、節日彩燈簡介
用PLC實現對節日彩燈的控制，結構簡單、變幻形式多樣、價格低。彩燈的形式及變幻盡管花樣繁多，但其工作方式可分為三種主要類型：長明燈、流水燈及變換燈。長明燈的特點是只要燈投入工作，負載即長期接通，一般在彩燈中用于照明或襯托底色，沒有頻繁的動態切換過程，因此可用開關直接進行控制，不需要PLC控制。流水燈負載變化頻率高，變換速度快，猶如行云流水、星光閃爍，使人有眼花繚亂之感，分為多燈流動、單燈流動等情形，特點是定時通斷，但頻率較高，通常間隔幾十毫秒至幾百毫秒。變換燈則包括字形變化、色彩變化、位置變化等，其主要特點是在整個工作過程中周期性地變換花樣，但頻率不高。流水燈及變換燈均適宜PLC控制。
二、控制方案設計
當用PLC對流水燈或變換燈進行控制時，需要按預定節拍產生一個“環形分配器”（一般可用SHRB、ROL_W產生），有了環形分配器，彩燈就能得到預設頻率和預設花樣的閃亮信號，即可實現花樣的變幻。通常先根據花樣變幻的規律寫出動作時序表，再按預設彩燈變幻花樣在表中“打點”，然后再依據動作時序表輸出即可。
本節所選彩燈變換花樣為逐次閃爍方式：程序開始時，燈1 (Q0.0)、燈2(Q0.1)亮；一次循環掃描且定時時間到后，燈1 (Q0.0)滅，燈2(Q0.1)亮、燈3(Q0.2)亮；再次循環掃描且定時時間到后，燈2(Q0.1)滅，燈3 (QO.2)亮、燈4(Q0.3)亮……。其動作時序表如表9-3所示，梯形圖如圖9-10所示。

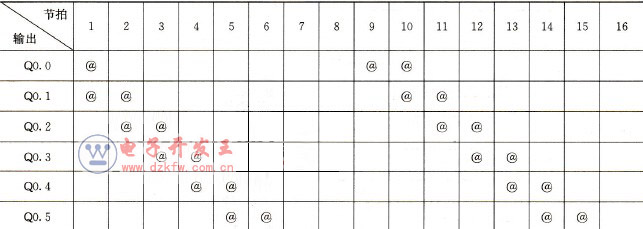

表9-3 節日彩燈動作時序表
注：@表示燈亮。

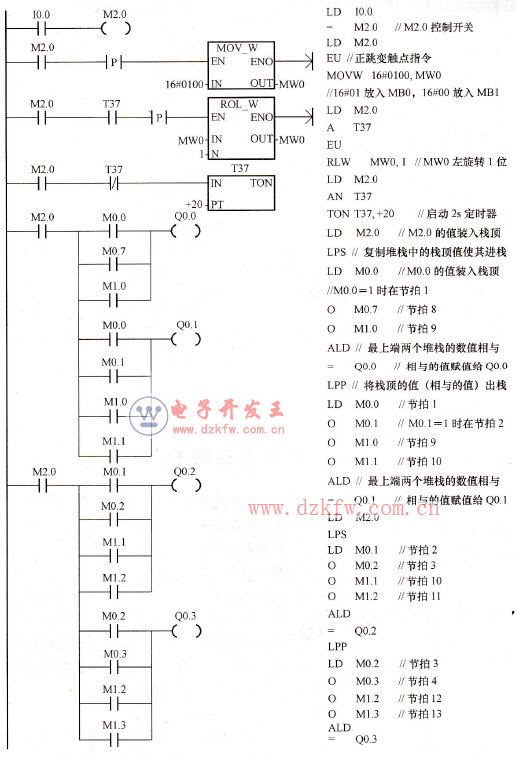

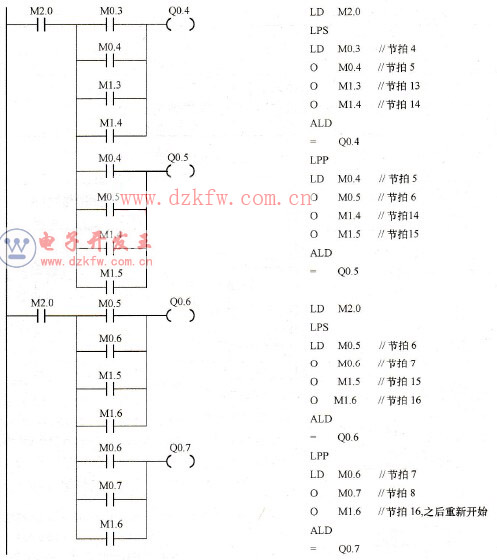

圖9-10 節日彩燈控制梯形圖
