一、恒溫控制裝置的工藝過程及控制要求

    圖8-13為恒溫水箱控制裝置的構成示意圖。它由恒溫水箱箱體、加熱裝置、攪拌電動機、冷卻器、冷卻風扇電動機、儲水箱、溫度檢測裝置、溫度顯示，功率顯示、流量顯示、閥門及有關的狀態指示器等部件構成。恒溫水箱在工廠或實驗室為使用者提供恒溫水環境。

    圖8-13    恒溫控制裝置構成示意圖

    恒溫水箱控制系統要求控制水溫保持在20～80℃之間的某整數設定值。設定值可通過兩位撥碼開關設定。當水溫低于設定值時。采用電加熱升溫，加熱功率約1. 5kW。當水溫高于設定值時，放部分熱水到儲水箱中并從儲水箱中泵入冷水，當儲水箱中水溫高于設定值時，啟動冷卻風扇并使水流經冷卻器。水箱的攪拌器是為了水溫均勻而設的。兩個液位檢測開關分別用來檢測水的深度。其中下部液位開關置1表示箱中水達到可以工作的最低水位。上部液位開關置1表示箱中水已滿。系統水箱控制系統設有三處溫度傳感器，分別用于測量恒溫水箱的水溫、儲備水箱中的水溫及水箱入水口處的水溫。溫度傳感器為模擬量傳感器，測量范圍為0～100℃，輸出0～10V DC電壓量。系統中水的流動可采用電磁閥或手動閥開關控制。閥門1用于將恒溫水箱中水放入儲備水箱，閥門2及閥門3用于將儲備水箱中水泵入恒溫水箱，這里有兩條通道，當閥門2及閥門3通電時水流經冷卻器，不通電時不流經冷卻器。這三只均為電磁閥。手閥用于應急時的一些操作。管路中設有水泵，為水流動提供動力，水的流速由葉輪計量并通過PLC顯示，不用于自動控制。系統要求為恒溫水箱水溫、儲水箱中的水溫、水箱入水口處的水溫，水的流速及加熱功率5項數據設置兩位LED數值顯示。三只電磁閥的通、斷狀態，攪拌電動機和冷卻風扇電動機的工作狀態設指示燈顯示。系統還要求具有報警功能，如當啟動泵時無流量，或加熱時無溫度變化則發出報警信號。

    綜合以上控制要求，本系統的工作過程可以是這樣的：當設定水溫后（在撥碼開關上設定溫度后按設定按鈕完成設定），如水箱中水少則啟動水泵向恒溫水箱中注水，當水位達到水箱下部液位開關時啟動攪拌電動機，測量水溫并與設定值比較；若溫度小于設定值，則開始加熱。若水溫高于設定值時，進冷水，當儲備水箱水溫高于設定值時，采用進水與風機冷卻同時進行的方法實現降溫控制。當水溫高于設定值且水箱水位達到上部水位時放掉部分熱水。

    二、控制方案分析

    由系統的工藝過程及控制要求知，本系統的工作實質是根據恒溫水箱及儲備水箱中水的溫度，決定系統的工作狀態：或加熱攪拌，或經兩個路徑（冷卻及不冷卻）為恒溫箱供入冷水。由于溫度傳感器為模擬量傳感器．系統中三處溫度對應的模擬量均需變換為數字量供PLC運算處理。為了提高加熱的快速性及系統的穩定性，加熱擬采用可調壓的可控電源，且電源的功率采用PID規律調控。可調壓電源為電壓量控制方式。這樣系統輸入及輸出均需模擬A／D、D/A轉換單元。本系統中還有流量顯示要求．擬選用葉輪式流量計，并用PLC的高速計數器對流量計輸出脈沖汁數的方式測定流量。

    為了方便溫度、流量、功率的顯示并減少投資。擬采用同一組輸出口驅動數碼顯示器分時完成5處顯示，譯碼片選信號也用PLC的輸出口控制。從總體控制功能來說，系統為溫度值控制下的加熱或冷卻系統，輸入量為溫度值、液位值、流量值，輸出為攪拌電動機、冷卻風扇電動機及電磁閥的動作與自動調節的加熱功率。

    三、系統的配置及I/O地址表

    統計本系統的輸入信號有啟動開關、停止開關、液位開關、流量檢測信號、溫度傳感信號等。輸出的控制對象有水泵、水閥、冷卻風機、攪拌電動機、加熱裝置及溫度顯示裝置等，主要輸入、輸出器件的名稱見表8-6所列。結合輸入、輸出信號及控制功能，本系統選用CPU226DC/DC/DC型PLC一臺，擴展8數字量輸出EM222及4模擬量輸入1模擬量輸出EM235各一臺構成控制系統。選用晶體管輸出型PLC是基于輸出口連接的數碼管動態顯示的需要。恒溫水箱控制裝置的I/O地址及接線圖如圖8-14所示。三只電磁閥的通、斷狀態，攪拌電動機和冷卻風扇電動機的工作狀態指示燈均采用PPLC機外安排．直接并接在接觸器或繼電器的線圈上，未在圖中表示。

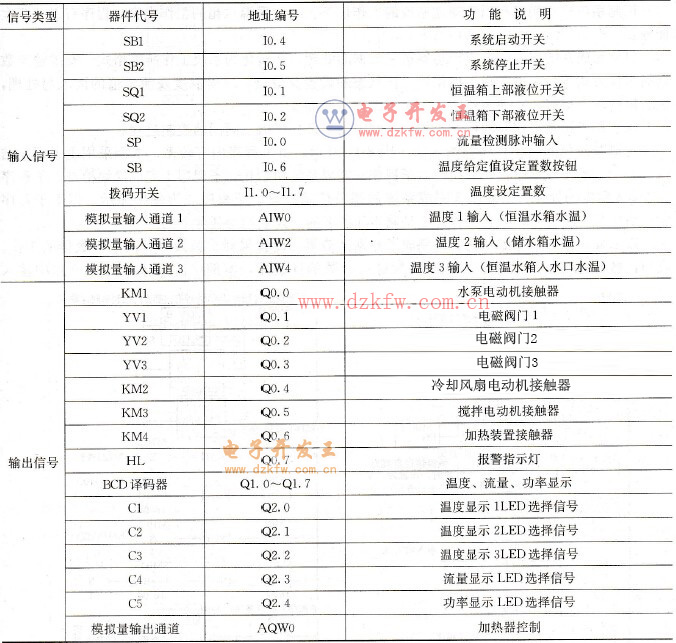

    表8-6    恒溫控制系統輸入、輸出器件及地址安排

    圖8-14    恒溫控制裝置梯形圖

    四、控制程序及說明

    控制系統軟件用程序語言描述系統的工作任務。結合恒溫水箱的工作內容。程序有以下兩大任務。

    (1)完成系統設置，完成傳感器送來數據的處理，并轉化為系統工作所需格式，安排輸出數據的工作方式等。本例中指擴展模塊工作狀態的設置及檢查，三處溫度及流量值的讀人與處理，顯示機構的安排等。本項工作類似于系統工作前的準備。

    (2)系統正常工作時的調控過程。本例中指水泵、風機、閥門的控制過程。

    經刪減簡化的控制程序如圖8-15～圖8-17所示。由于程序內容較多，本例采用主子程序結構。其中主程序規劃子程序的執行。子程序0完成系統初始化，子程序1完成模塊檢查，子程序2為輸人數據的處理，子程序3完成系統的調節控制過程，子程序4為輸出顯示。以上子程序中，從任務出發分類，只有子程序3是屬于任務2的。其余均為任務1的。

    以上程序中，子程序0初始化完成了數據區清零，設置采樣次數及設置高速計數器的工作。高速計數器是PLC配置的用于機外高頻脈沖計數的計數器，本例中流量脈沖從I0.0口中輸入PLC，由高速計數器統計單位時間的脈沖數并換算為流量。

    圖8-15    恒溫水箱主程序及子程序0、子程序1、子程序3

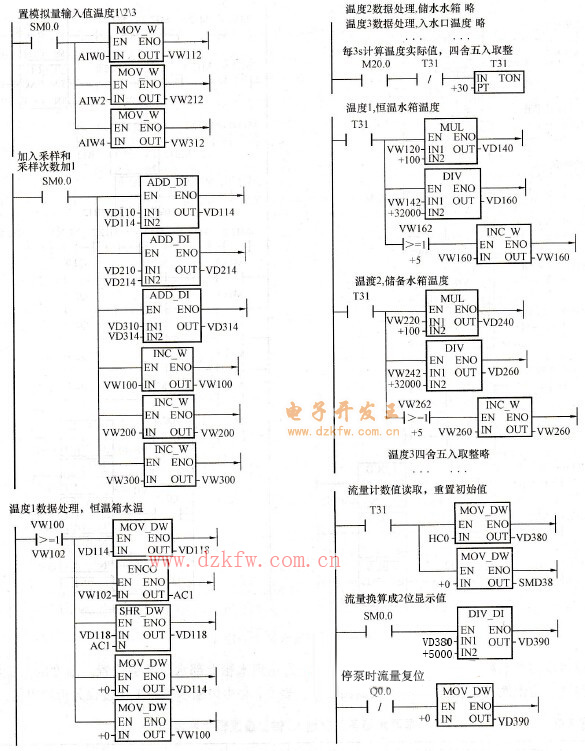

    圖8-16    恒溫水箱子程序2

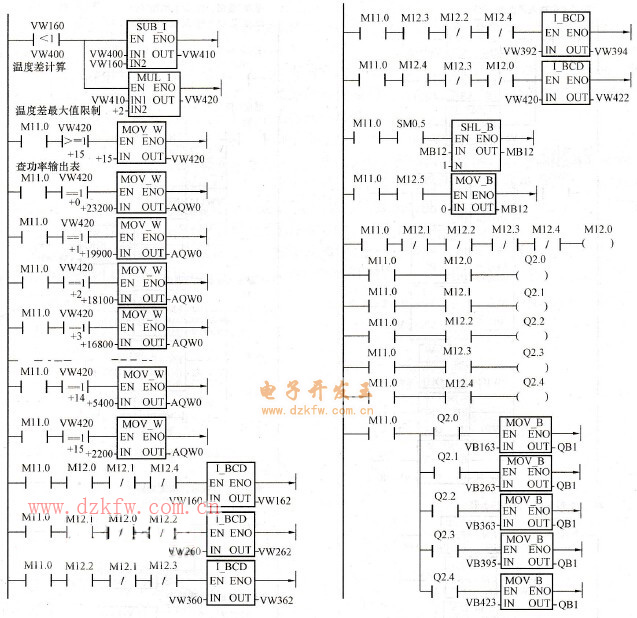

    圖8-17    恒溫水箱子程序4

    以上程序中子程序2完成溫度及流量數據的處理任務。本例中溫度值安排了平均值計算，為128次采樣數據相加再取平均值，這可以提高采樣的準確性。溫度值為了與給定及顯示對應，采用了二位整數，為安排的四舍五人的計算。

    子程序3為工作過程控制。主要是以溫度，液位控制閥門及電動機的工作。這部分程序看來比較簡單。程序的安排主要根據表8-7進行。表中工作水位指達到水箱下部液位開關位置及以上。低水位為未達到水箱下部液位開關位置，高水位為達到水箱上部水位開關位置。溫度的高低都是相對溫度設定值而言的。“●”為該項輸出工作。表8-7是由恒溫水箱的工作過程分析繪出的。

    表8-7    恒溫水箱各工況輸入／輸出量邏輯關系表

    注：●-該項輸出工作。

    子程序3中的溫度控制方法主要是比較指令．這在數據控制中是很常見的。

    子程序4為加熱及顯示控制。本例中加熱功率的大小為PLC模擬量輸出電壓控制。本例采用了查表法PID。這里的表指的是由加熱裝置的觸發特性及PID控制要求設定的一組數據，數據的選擇由溫差控制。因而子程序4中有溫度差計算及乘2的內容。查表則指由溫度差決定的送數大小，大小不同的數送到模擬量輸出單元后即可使圖8-14中轉換單元輸出不同的功率。

    子程序4中溫度、流量及功率的顯示是分時的。這主要通過移位指令實現。另外報警有關程序已略去。

    雖經簡化，程序仍較長，為了方便閱讀，特將程序中所用存儲單元用途列表如表8-8所示。

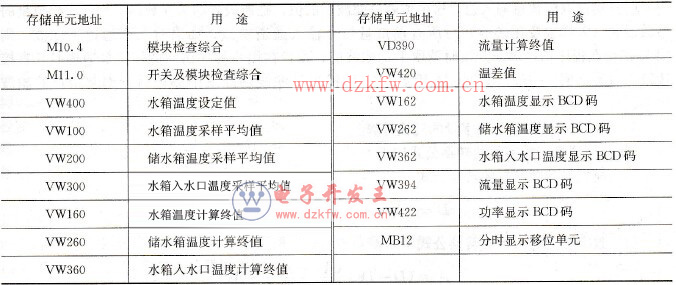

    表8-8    恒溫水箱程序中使用的主要存儲單元
