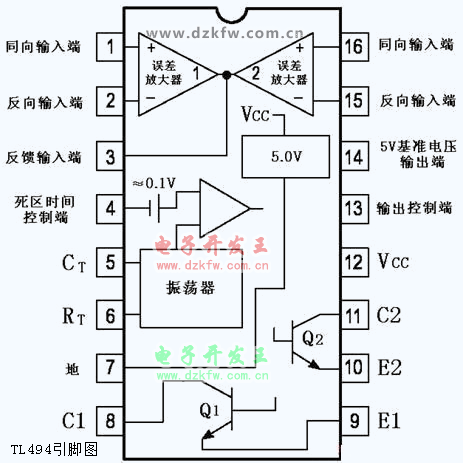

功能如下：

1 腳:誤差放大器的同相輸入端，耐壓值 41V。

2 腳:誤差放大器的反相輸入端，耐壓值 41V。

3 腳:反饋端，用于誤差放大器輸出信號的反饋補償，最高電壓 4.5V。常用于提供形成 PG 信號的一個輸入信號。

4 腳:死區時間控制端，通過給該端施加 0 ~ 3.5V 電壓，可使占空比在 49%~0 之間變化，從而控制輸出端的輸出。

5 腳:振蕩器的定時電容端。6 腳:振蕩器的定時電阻端。

7 腳:接地端。

8 腳:為第一路脈寬調制方波輸出晶體管的集電極(耐壓值 41V、 最大電流 250mA)。

9 腳:為第一路脈寬調制方波輸出晶體管的發射極(耐壓值 41V、最大電流 250mA)。

10 腳:為第二路脈寬調制方波輸出晶體管的發射極(耐壓值 41V. 最大電流 250mA) 。

11 腳:為第二路脈寬調制方波輸出晶體管的集電極(耐壓值 41V、 最大電流 250mA)。

12 腳:電源輸入端，極限電壓 41V, 低于 7V 電路不啟動。

13 腳:輸出方式控制端，當 13 腳與 14 腳相連時兩管為推挽方式輸出，當 13 腳與地相連時兩管為并聯方式輸出。并聯輸出時兩管的發射極與發射極可相連，集電極與集電極可相連，并聯后輸出電流可達 400mA。

14 腳:基準 5V 電壓輸出，用于為各比較電路提供基準電壓值，最大電流 10mA。

15 腳: 誤差放大器工的反相輸入端，耐壓值 41V。

16 腳:誤差放大器 I 的同相輸入端，耐壓值 41V。

TL494 的工作原理是一個固定頻率的脈沖寬度調制電路，內置了線性鋸齒波振蕩器，振蕩頻率可通過外部的一個電阻和一個電容進行調節，其振蕩頻率如下：

振蕩頻率：

輸出脈沖的寬度是通過電容 CT 上的正極性鋸齒波電壓與另外兩個控制信號進行比較來實現。功率輸出管 Q1 和 Q2 受控于或非門。當雙穩觸發器的時鐘信號為低電平時才會被選通，即只有在鋸齒波電壓大于控制信號期間才會被選通。當控制信號增大，輸出脈沖的寬度將減小。

控制信號由集成電路外部輸入，一路送至死區時間比較器，一路送往誤差放大器的輸入端。死區時間比較器具有 120mV 的輸入補償電壓，它限制了最小輸出死區時間約等于鋸齒波周期的 4%，當輸出端接地，最大輸出占空比為 96%，而輸出端接參考電平時，占空比為 48%。當把死區時間控制輸入端接上固定的電壓(范圍在 0—3.3V 之間)即能在輸出脈沖上產生附加的死區時間。

脈沖寬度調制比較器為誤差放大器調節輸出脈寬提供了一個手段：當反饋電壓從 0.5V 變化到 3.5 時，輸出的脈沖寬度從被死區確定的最大導通百分比時間中下降到零。兩個誤差放大器具有從 -0.3V 到(Vcc-2.0)的共模輸入范圍，這可能從電源的輸出電壓和電流察覺得到。誤差放大器的輸出端常處于高電平，它與脈沖寬度調制器的反相輸入端進行“或”運算，正是這種電路結構，放大器只需最小的輸出即可支配控制回路。

當比較器 CT 放電，一個正脈沖出現在死區比較器的輸出端，受脈沖約束的雙穩觸發器進行計時，同時停止輸出管 Q1 和 Q2 的工作。若輸出控制端連接到參考電壓源，那么調制脈沖交替輸出至兩個輸出晶體管，輸出頻率等于脈沖振蕩器的一半。如果工作于單端狀態，且最大占空比小于 50%時，輸出驅動信號分別從晶體管 Q1 或 Q2 取得。輸出變壓器一個反饋繞組及二極管提供反饋電壓。在單端工作模式下，當需要更高的驅動電流輸出，亦可將 Q1 和 Q2 并聯使用，這時，需將輸出模式控制腳接地以關閉雙穩觸發器。

TL494 的作用與功能是一種脈寬調制電路，它包含了開關電源控制所需的全部功能，廣泛應用于單端正激雙管式、半橋式、全橋式開關電源。
