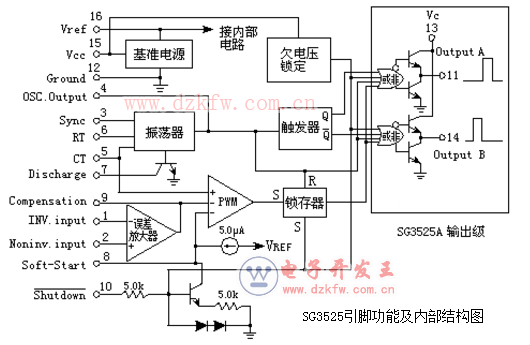

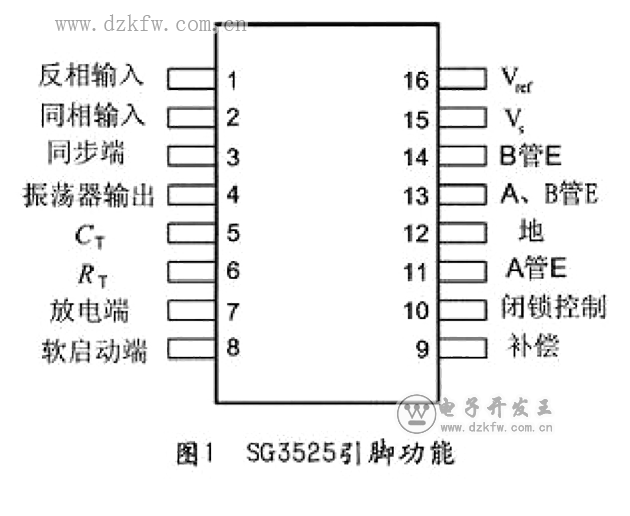

SG3525引腳功能介紹

SG3525 是一種性能優良、功能齊全和通用性強的單片集成PWM控制芯片，它簡單可靠及使用方便靈活，輸出驅動為推拉輸出形式，增加了驅動能力;內部含有欠壓鎖定電路、軟啟動控制電路、PWM鎖存器，有過流保護功能，頻率可調，同時能限制最大占空比。


1.Inv.input（引腳1）：誤差放大器反向輸入端。在閉環系統中，該引腳接反饋信號。在開環系統中，該端與補償信號輸入端（引腳9）相連，可構成跟隨器。

2.Noninv.input（引腳2）：誤差放大器同向輸入端。在閉環系統和開環系統中，該端接給定信號。根據需要，在該端與補償信號輸入端（引腳9）之間接入不同類型的反饋網絡，可以構成比例、比例積分和積分等類型的調節器。

3.Sync（引腳3）：振蕩器外接同步信號輸入端。該端接外部同步脈沖信號可實現與外電路同步。

4.OSC.Output（引腳4）：振蕩器輸出端。

5.CT（引腳5）：振蕩器定時電容接入端。

6.RT（引腳6）：振蕩器定時電阻接入端。

7.Discharge（引腳7）：振蕩器放電端。該端與引腳5之間外接一只放電電阻，構成放電回路。

8.Soft-Start（引腳8）：軟啟動電容接入端。該端通常接一只5的軟啟動電容。

9.CompensaTIon（引腳9）：PWM比較器補償信號輸入端。在該端與引腳2之間接入不同類型的反饋網絡，可以構成比例、比例積分和積分等類型調節器。

10.Shutdown（引腳10）：外部關斷信號輸入端。該端接高電平時控制器輸出被禁止。該端可與保護電路相連，以實現故障保護。

11.OutputA（引腳11）：輸出端A。引腳11和引腳14是兩路互補輸出端。

12.Ground（引腳12）：信號地。

13.Vc（引腳13）：輸出級偏置電壓接入端。

14.OutputB（引腳14）：輸出端B。引腳14和引腳11是兩路互補輸出端。

15.Vcc（引腳15）：偏置電源接入端。

16.Vref（引腳16）：基準電源輸出端。該端可輸出一溫度穩定性極好的基準電壓。

特點如下：
（1）工作電壓范圍寬：8—35V。（2）5.1（11.0%）V微調基準電源。（3）振蕩器工作頻率范圍寬：100Hz¬—400KHz.（4）具有振蕩器外部同步功能。（5）死區時間可調。（6）內置軟啟動電路。（7）具有輸入欠電壓鎖定功能。（8）具有PWM瑣存功能，禁止多脈沖。（9）逐個脈沖關斷。（10）雙路輸出（灌電流/拉電流）：mA（峰值）。
