Arduino入門2——串口驅動函數及用法

• 1.IO
• 2.串口
• 3.中斷

上期，我們簡單的認識了一下Arduino，淺淺的入了個門，這一期我們介紹以下Arduino串口常用的函數及用法

1.IO

常用串口庫函數如下：

下面是對應的一些用法：

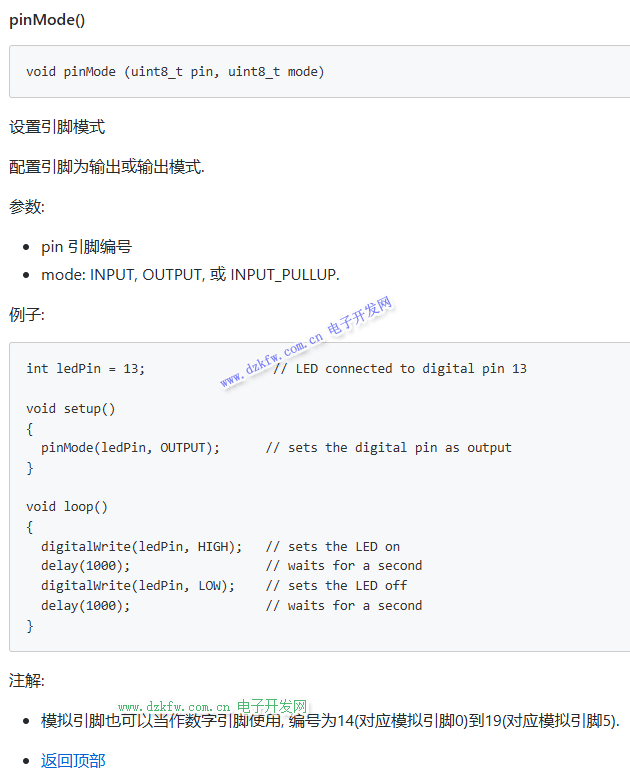

1. pinMode()


2. digitalWrite()

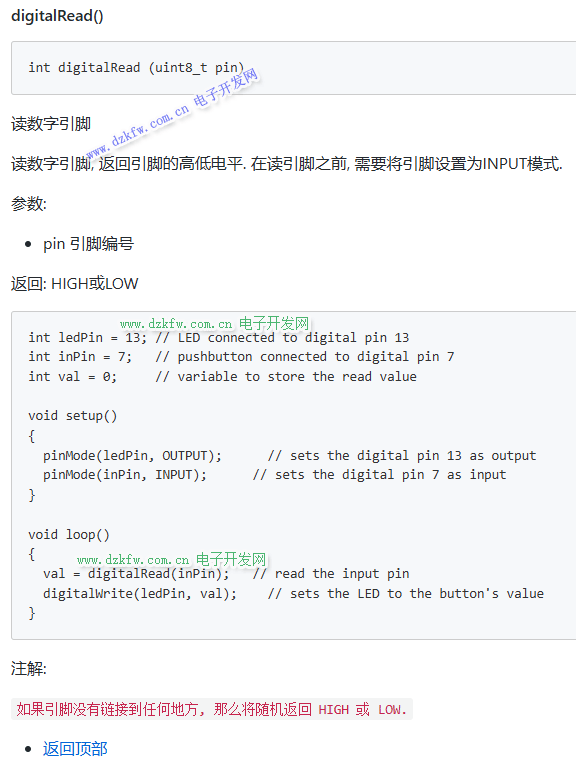

3. digitalRead()

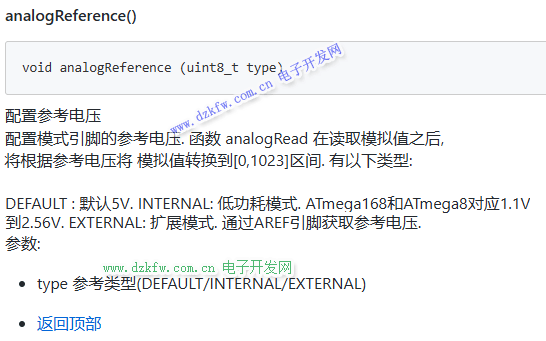

4. analogReference()

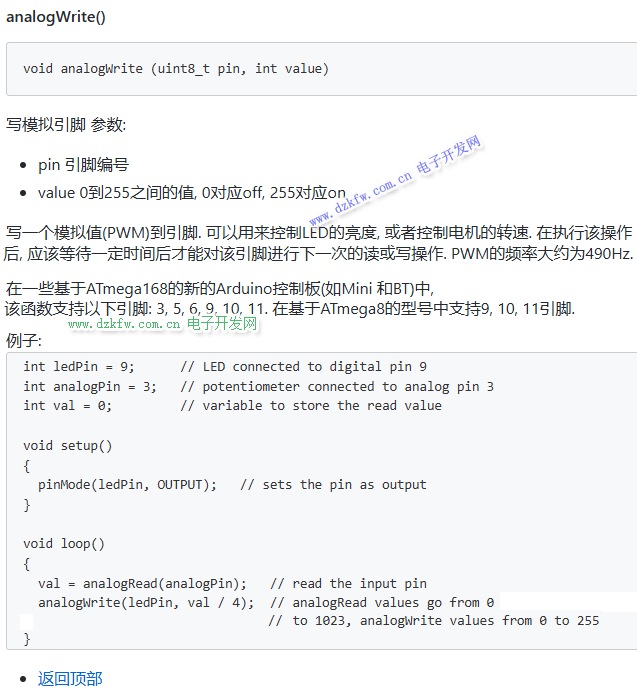

5. analogWrite()

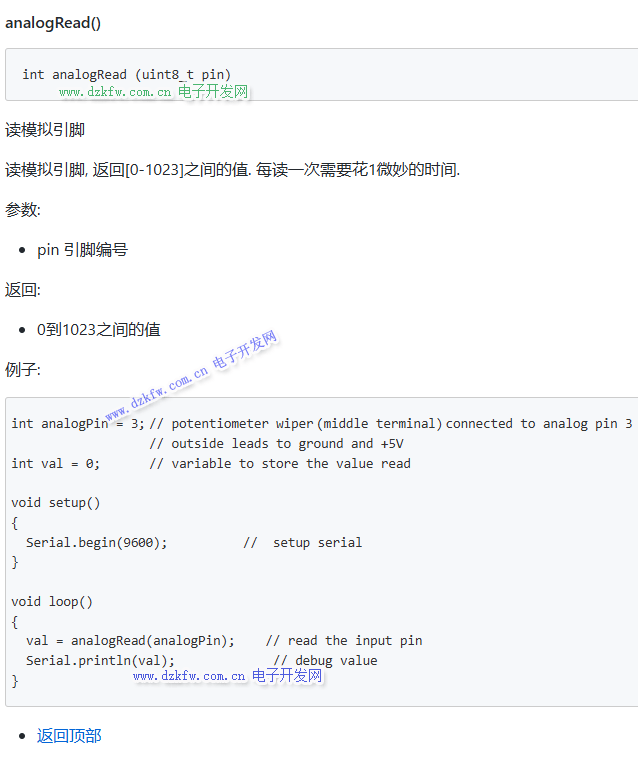

6. analogRead()

2.串口

常用串口庫函數如下：

下面是對應的一些用法：

1. 示例1：

void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);   //串口初始化
}
void loop() {
  // put your main code here, to run repeatedly:
  Serial.print("Hello");   //發送字符串
  Serial.print('A');       //發送字符
  Serial.println(25);        //默認以10進制發送數字25
  Serial.println(25,DEC);        //十進制發送數字25 -》 25
  Serial.println(25,BIN);        //二進制發送數字25 -》 11001
  Serial.println(25,OCT);        //八進制發送數字25 -》 31
  Serial.println(25,HEX);        //八進制發送數字25 -》 19
  Serial.print(1.2345);    //發送1.23，默認保留2位小數，四舍五入
  delay(50000);
}

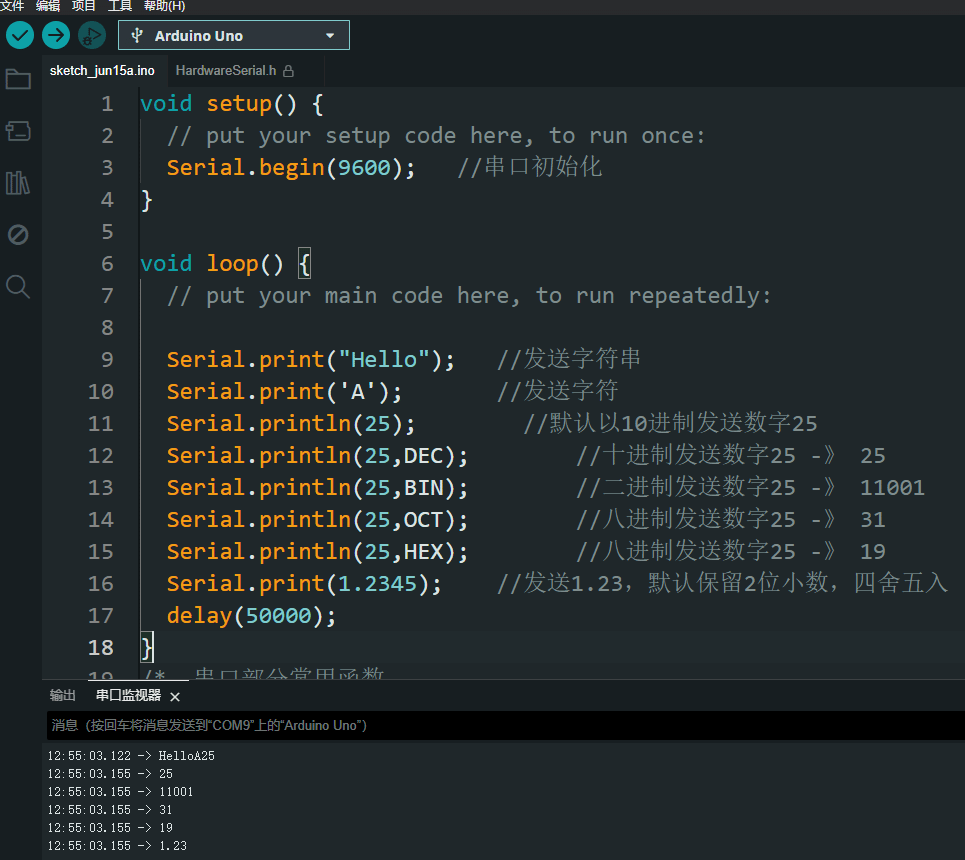

1. 結果1：

2. 示例2：

void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);   //串口初始化
}
void loop() {
  // put your main code here, to run repeatedly:
  for(int i = 0 ;i<Serial.available();i++)  //判斷是否介紹到數據，
  {
    Serial.write(Serial.read()); //依次打印介紹的數據
    Serial.println();            //換行
    delay(500);                  // 延時，讓顯示更直觀
  }
}

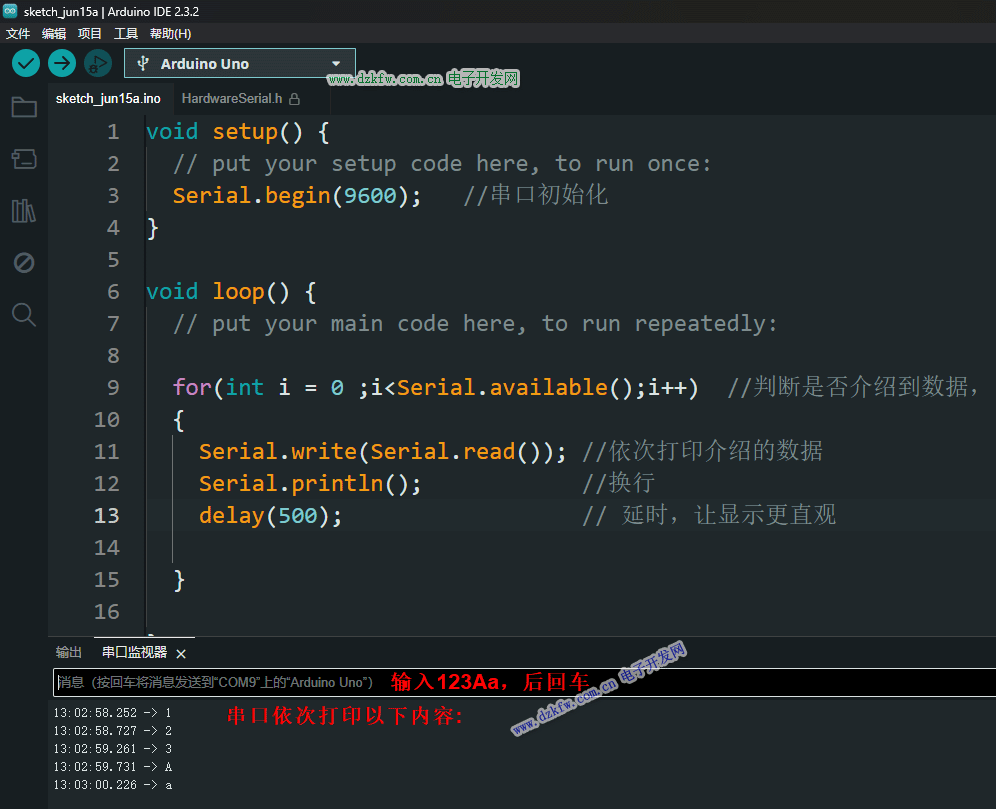

2. 結果2：

3. 示例3：

void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);   //串口初始化
}
void loop() {
  // put your main code here, to run repeatedly:
  for(int i = 0 ;i<Serial.available();i++)  //判斷是否介紹到數據，
  {
    Serial.print(Serial.parseInt()); //依次打印接收的整數
    Serial.println();            //換行
    delay(500);                  // 延時，讓顯示更直觀
  }

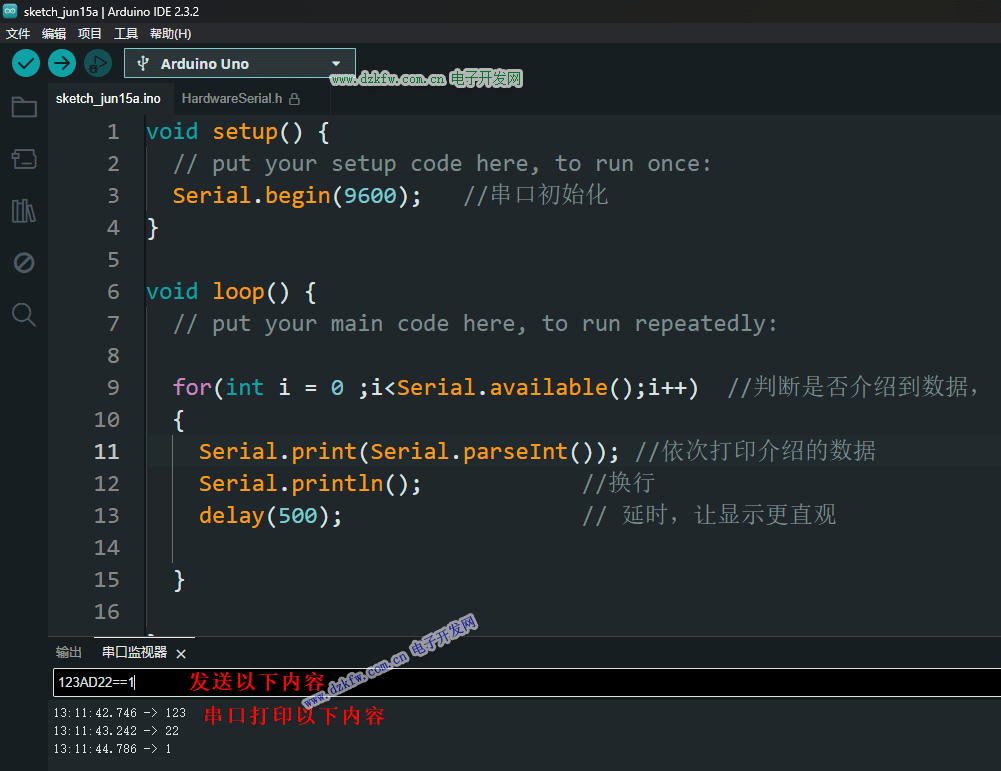

3. 結果3：

4. 建立開發板與電腦串口連接，像電腦發送姓名、年齡、身高等信息

//1. 建立開發板與電腦串口連接，像電腦發送姓名、年齡、身高等信息
void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);
}
void loop() {
  // put your main code here, to run repeatedly:
  Serial.write("naem: 不想寫代碼的我");
  Serial.println();
  Serial.write("age: 18");
  Serial.println();
  Serial.write("height: 180");
  Serial.println();
  delay(1000);
}

5. 實現通過串口監視器給開發板發送信息，在把接收的信息發送回去

//實現通過串口監視器給開發板發送信息，在把接收的信息發送回去
void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);
}
void loop() {
  // put your main code here, to run repeatedly:
  for(int i =0; i<Serial.available();i++)
  {
    Serial.write(Serial.read());
    Serial.println();
    delay(500);
  }

}

6. 實現加法計算器

//實現加法計算器，
int Add(int a,int b)
{
  Serial.print(a);
  Serial.print('+');
  Serial.print(b);
  Serial.print('=');
  Serial.println(a+b);
 return a+b;
}
void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);
}
void loop() {
  // put your main code here, to run repeatedly:
  if(Serial.available())
  {
    Add(Serial.parseInt(),Serial.parseInt());
  }

3.中斷

常中斷函數如下：

下面是其對應的用法：

/*
attachInterrupt()中斷開啟函數，
第一個參數是開啟的中斷號，不同引腳、不同開發板對應的中斷號不同，這一點需要注意
第二個參數是對應中斷的服務函數，需要自己定義，必須是無參數無返回值類型
第三個是中斷的觸發方式，一個四種：LOW，低電平觸發；CHANGE，電平變化觸發；FALLING，下降沿觸發；RISING，上升沿觸發；
此外，還有一種觸發方式，HIGH，只有 Due, Zero and MKR1000這些板子支持。
注：不同開發板引腳與中斷號對應如下：
 中斷號：     0       1     2     3     4     5
  UNO       引腳2    3
  Mega2560  引腳2    3     21    20    19     18
  Leonardo  引腳3    2     0      1
  Due       ------------所有IO口----------------
digitalPinToInterrupt(pin)：獲取對應引腳中斷號的函數，返回值為中斷編號
detachInterrupt(pin);關閉引腳對應的中斷，一般不常用
*/
int i = 0;
void setup() {
  // put your setup code here, to run once:
  pinMode(LED_BUILTIN,OUTPUT);       //設置LED輸出模式
  pinMode(2,OUTPUT);                // 定義引腳2，作為輸入，將引腳2和引腳3通過杜邦線相連，通過對引腳2寫入數據觸發引腳3的中斷
  digitalWrite(2,LOW);              //設置引腳2初始電平為低電平
  digitalWrite(LED_BUILTIN,LOW);    //熄滅LED
  attachInterrupt(digitalPinToInterrupt(3),function,CHANGE);  //開啟引腳3對應的中斷

}
void loop() {
  // put your main code here, to run repeatedly:
  i++;
  digitalWrite(2,i%2);  //通過i的值，改變引腳2，進而改變引腳3的電平，使其產生中斷
  delay(500);           //每500ms產生一次中斷
}
void function()
{
  digitalWrite(LED_BUILTIN,i%2);    //閃爍LED。
}
